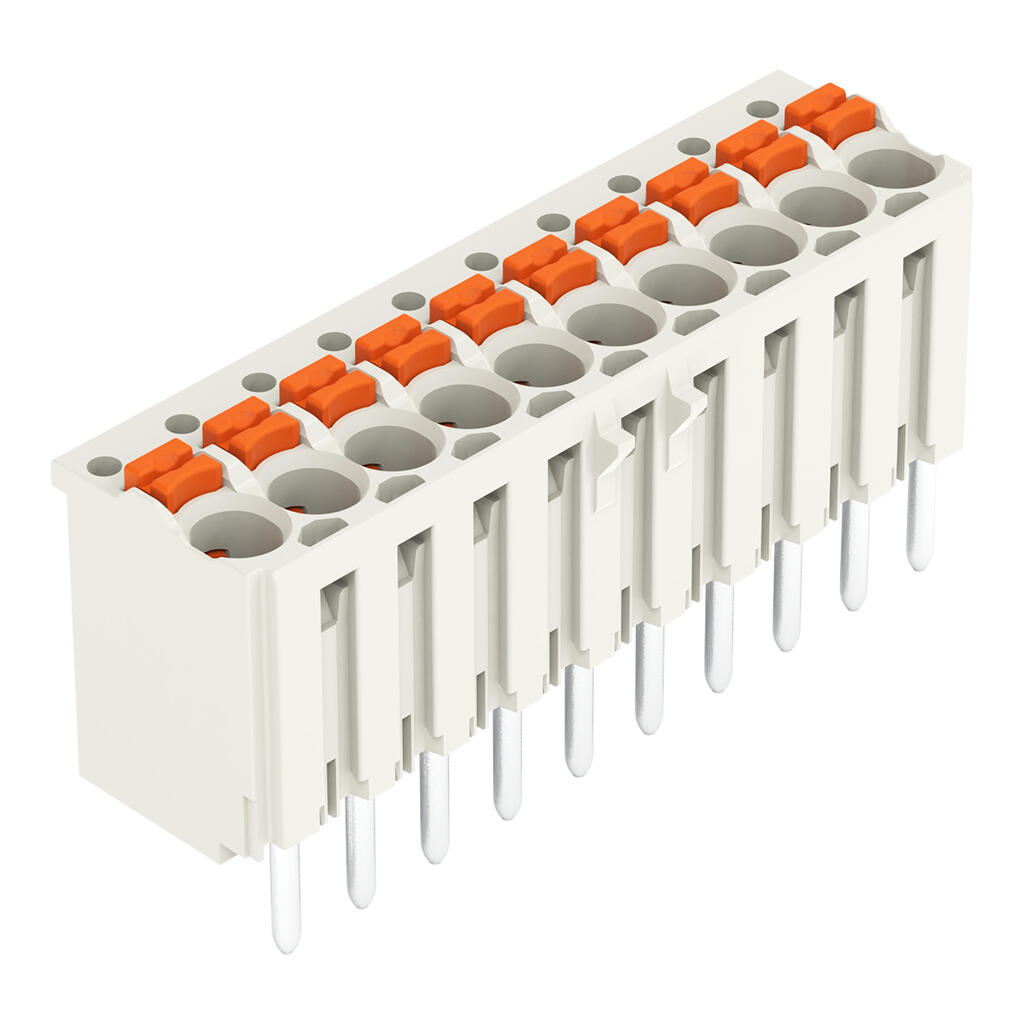

万可-1线THT孔型连接器，直型; 推压键; Push-in CAGE CLAMP®; 1.5 mm²; 焊针间距 3.5 mm; 10极; 焊针1 mm Ø; 1,50 mm²; 浅灰色
注意：
| 安全信息 | 根据DIN EN 61984标准,picoMAX®系列连接器为不具有断开容量的接插式连接器。在规定应用中,连接器不得在带电或带负载的状态下进行插拔。连接器应按照能量流动方向正确安排,使针形插座处于未接插状态时不带电。 |
| 安全信息2 | The use of ferrules is recommended for applications with higher requirements. Effective cable securing must be used to prevent undue force on the clamping unit. |
电气参数
额定电气参数依据的标准
IEC/EN 60664-1
过电压类别
III
III
II
污染等级
3
2
2
额定电压
160 V
160 V
320 V
额定浪涌电压
2.5 kV
额定电流
10 A
接线参数
连接1

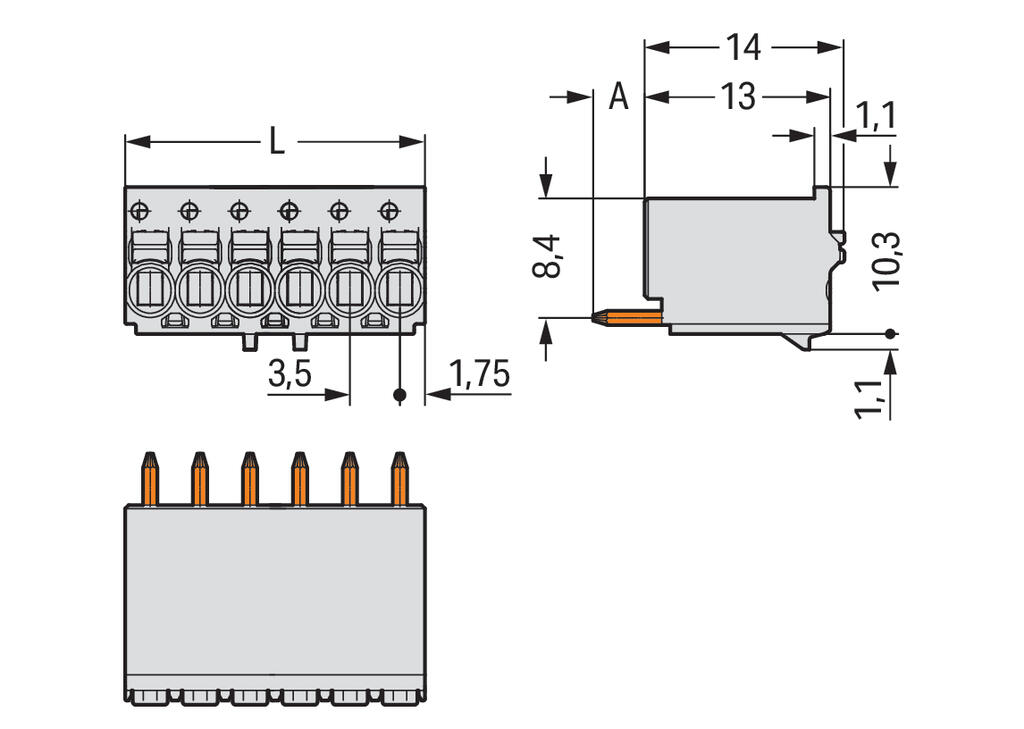

物理数据
| 焊针间距 | 3.5 mm / 0.138 inches |
| 厚度 | 35 mm / 1.378 inches |
| 高度 | 14 mm / 0.551 inches |
| 深度 | 11.4 mm / 0.449 inches |
| 焊针长度 | 3.6mm |
| 焊针直径 | 1mm |
| 钻孔直径公差 | 1.2 (+0.1) mm |
机械参数
| 客户自定义防插错定位销 | 否 |
| 旋转保护 | 是 |
接插式连接
| 触点类型(接插式连接器) | 孔型连接器/插座 |
| 连接器(连接类型) | 适于PCB |
| 防插错保护 | 否 |
| 插拔不占用焊针间距 | 是 |
| PCB板装配方向 | 90° |
| 接插式连接锁定装置 | 无 |
PCB触点
| PCB触点 | THT |
材料参数
| 说明(材料数据) | 有关材料规范的信息请点击此处 |
| 颜色 | 浅灰色 |
| 绝缘材料组别 | I |
| 绝缘材料 | 耐高温尼龙(PPA GF) |
| 阻燃等级UL94 | V0 |
| 夹持弹簧材料 | 镍铬弹簧钢(CrNi) |
| 触点材质 | 电解铜(ECu) |
| 触点镀层 | 锡 |
| 火灾荷载 | 0.015MJ |
| 重量 | 5.4g |
环境要求
| 极限温度范围 | -60 … +100 °C |
| 工作温度 | -35 … +60 °C |
商业数据
| Product Group | 26 (picoMAX Connectors) |
| eCl@ss 10.0 | 27-44-04-02 |
| eCl@ss 9.0 | 27-44-04-02 |
| ETIM 9.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ECCN | NO US CLASSIFICATION |
| PU (SPU) | 100 个 |
| 包装类型 | 盒 |
| 原产国 | DE |
| GTIN | 4050821162469 |
| 海关税号 | 85366990990 |
环保产品合规性
| RoHS Compliance Status | Compliant,No Exemption |
