万可-继电器模块; 额定输入电压：24 VDC; 1个转换触点; 限制工作电流：6 A; 黄色状态指示灯; 模块宽度：6 mm; 灰色

注意：
安全信息同类型相邻设备是指设计(系列)相同且并排安装在导轨同一方向上彼此靠近的设备。如果安装其他类型的设备,必须使用终端挡块(249-116)进行安全隔离,以满足强化绝缘要求。
说明为了保护继电器的线圈和触点,继电器所接感性负载必须通过有效的保护电路进行衰减！


技术信息

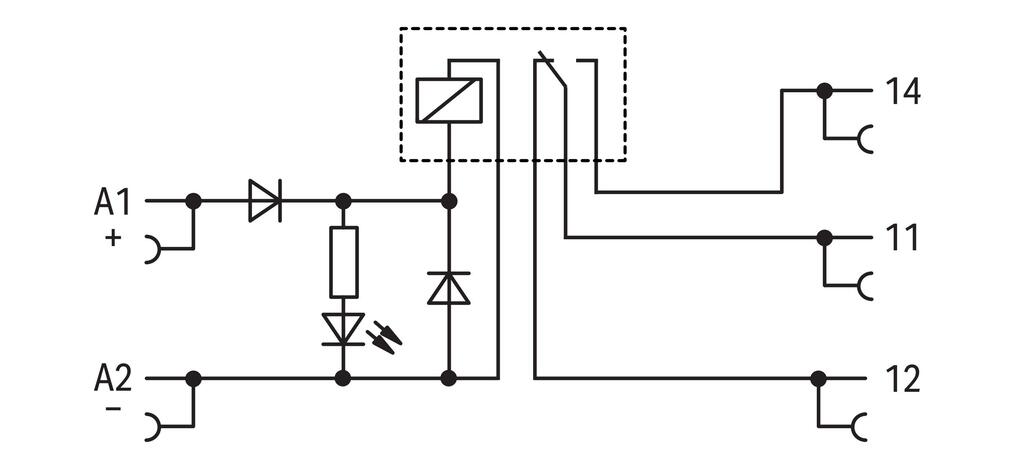

控制回路
额定输入电压UN24 VDC
输入电压范围-15 … +20 %
在UN下的额定输入电流10 mA
负载回路
转换触点数量1
触点材质(继电器)AgSnO2
极限持续电流6 A
最大接通瞬时电流(阻性)(AC) 20 A / 0.02 s
最大开关电压250 VAC

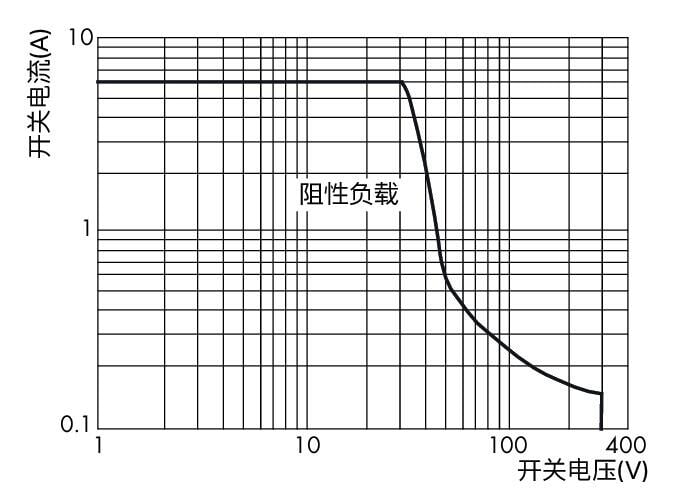

最大开关功率(阻性)AC 1500 VA; DC (详见负载极限曲线图)
开关容量AC-15: 3 A / 250 VAC; DC-13: 2 A / 24 VDC
建议最小负载10 V / 10 mA; 24 V / 1 mA
典型导通时间6ms
典型关断时间6ms
典型弹跳时间3.5ms
电气寿命(NO；阻性负载；23 °C)50 x 10³ 次开关操作
机械寿命5 x 10⁶次开关操作
带/不带负载时的最大开关频率6 min-1 / 180 min-1
短路保护(负载回路)4 A; 快(F)
信号显示

状态指示灯黄色LED

安全及保护
额定电压300V
额定脉冲电压4kV
电路类型供电电路
过电压类别III
污染等级2
控制/负载回路间工频耐压(AC，1分钟)3.51 kVrms
开路触点间工频耐压(AC，1分钟)1 kVrms
绝缘类型(控制/负载回路)强化绝缘(安全隔离)
绝缘类型(同一类型相邻设备之间)双重绝缘(安全隔离)
绝缘类型(不同类型的相邻设备)基本绝缘
安全信息同类型相邻设备是指设计(系列)相同且并排安装在导轨同一方向上彼此靠近的设备。如果安装其他类型的设备,必须使用终端挡块(249-116)进行安全隔离,以满足强化绝缘要求。
防护类型IP20
接线参数
连接技术直插型笼式弹簧接线单元(Push-in CAGE CLAMP®)
单股导线0.34 … 2.5 mm² / 22 … 14 AWG
细多股导线0.34 … 2.5 mm² / 22 … 14 AWG
细多股导线；带有绝缘冷压接头0.34 … 1.5 mm² / 22 … 16 AWG
剥线长度9 … 10 mm / 0.35 … 0.39 inches

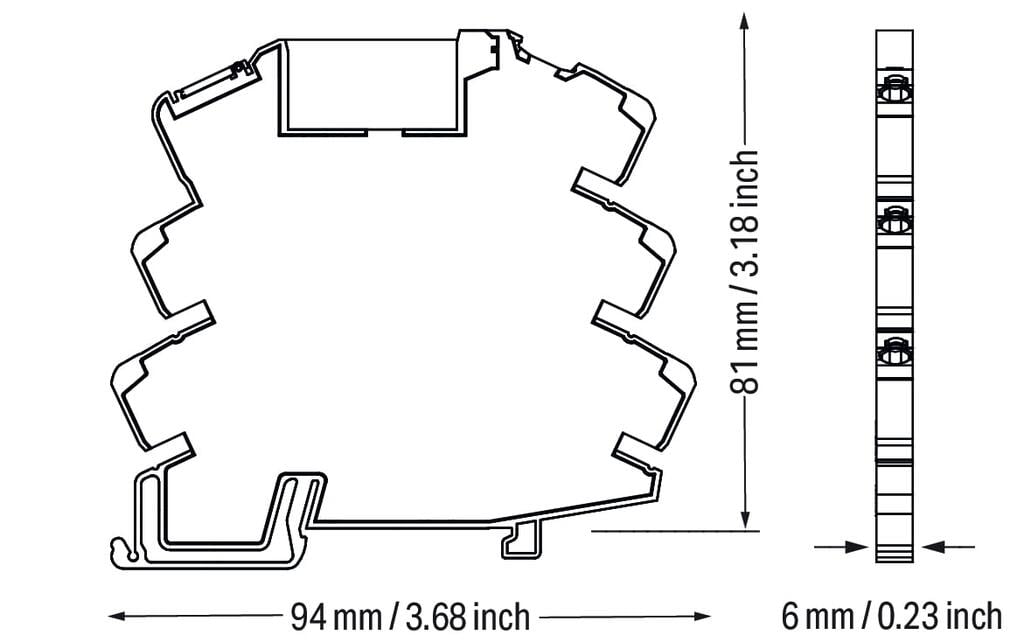

物理数据
厚度6 mm / 0.236 inches
高度94 mm / 3.701 inches
距DIN导轨上边缘的深度81 mm / 3.189 inches
机械参数
安装方式DIN-35型导轨
安装位置水平(立式/卧式)；竖直
材料参数
说明(材料数据)
有关材料规范的信息请点击此处
颜色灰色
绝缘材料尼龙(PA 66)
绝缘材料组别I
阻燃等级UL94V0
火灾荷载0.544MJ
重量31.6g
环境要求
工作环境温度(在UN下工作)-40 … +60 °C
存储温度-40 … +70 °C
工作温度-25 … +50 °C
连接电缆温度范围≥(T环境 + 30 K)
相对湿度5 … 85 % (无冷凝)
最高工作海拔2000m
标准和认证
标准/规范ATEX
IEC Ex
DNV
EN 61010-2-201
EN 61810-1
EN 61373
UL 508
GL
ATEX
IEC Ex
基础继电器
万可基础继电器857-152
商业数据
Product Group6 (INTERFACE ELECTRONIC)
eCl@ss 10.027-37-16-01
eCl@ss 9.027-37-16-01
ETIM 9.0EC001437
ETIM 8.0EC001437
ECCNNO US CLASSIFICATION
PU (SPU)25 (1) 个
包装类型盒
原产国CN
GTIN4050821797807
海关税号85364900990
环保产品合规性
CAS-No.7439-92-1
79-94-7
REACH Candidate List Substance2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol
Lead
RoHS Compliance StatusCompliant,With Exemption
RoHS Exemption7(a)
SCIP notification number (Austria)890bbd29-8a39-46b4-aa2b-b445d7383193
SCIP notification number (Belgium)cd09fda5-b324-4734-995a-ff29c0c9eda6
SCIP notification number (Bulgaria)04a750e3-84ea-4ba5-9ab2-55266b4db0b2
SCIP notification number (Czech Republic)6dc67810-1040-4e3a-8eea-02782e900886
SCIP notification number (Denmark)77efef82-3203-4bde-a1bd-42f7117d1652
SCIP notification number (Finland)7c985561-ce96-4278-8f64-22962c26fcea
SCIP notification number (France)6f74c20f-88ae-49b6-b0b5-f967866300f0
SCIP notification number (Germany)c16952ac-475c-4c3c-a38b-72d416451f94
SCIP notification number (Hungary)b36536ad-167a-4b9e-88f3-28cb23c555a6
SCIP notification number (Italy)9f92e62d-bd04-48c9-8dc1-d98000af3646
SCIP notification number (Netherlands)92b96baf-e008-48e0-b506-aea3cd047c43
SCIP notification number (Poland)d641b813-4032-4bec-8ce1-00daa7dd4104
SCIP notification number (Romania)accd36a7-2fff-41da-bcac-fd6f86b4a8e2
SCIP notification number (Sweden)2a874ee1-c3dd-4c7c-b371-75ad3afd11c6
