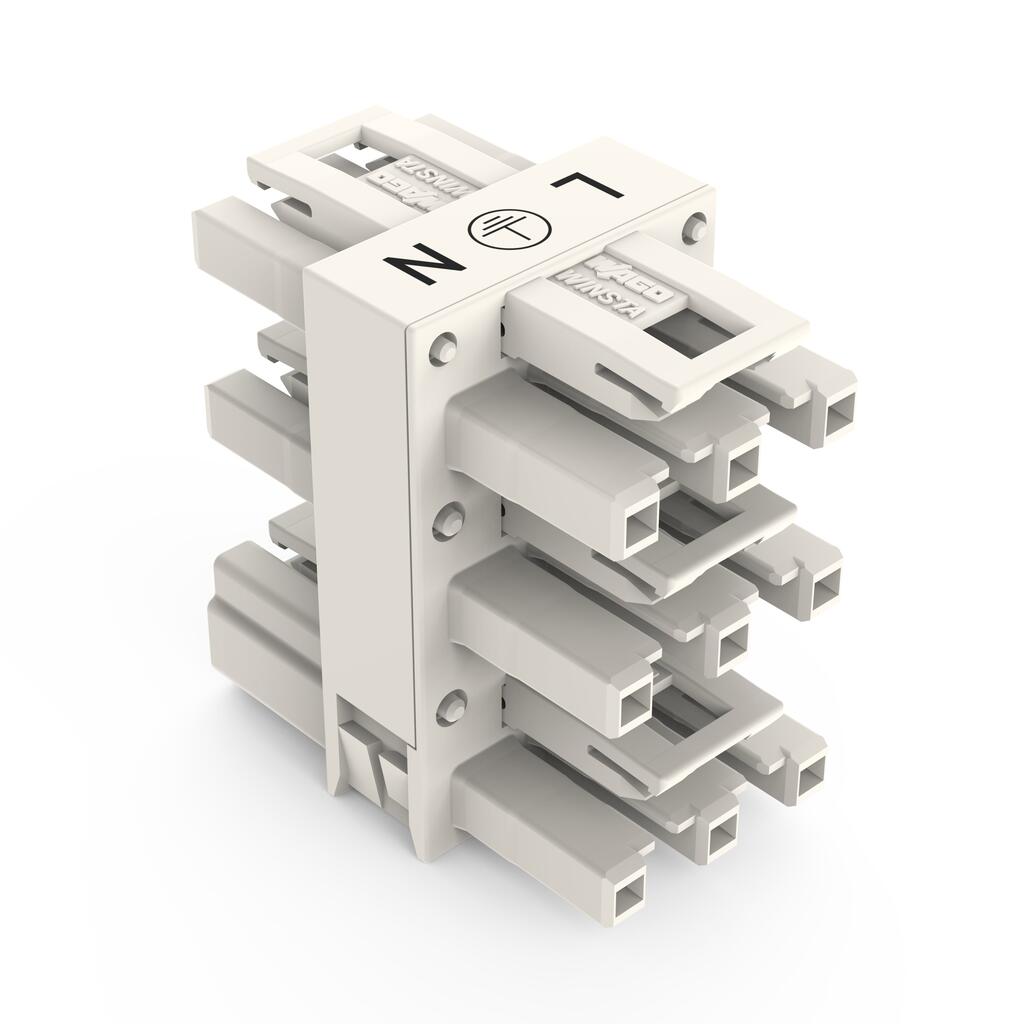

万可-5路分线器; 3极; 类型 A; 1 输入; 5 个输出; 白色
电气参数
额定电气参数参照IEC/EN标准
额定电气参数参照UL 1977标准
一般信息
接线参数
连接1
物理数据
| 焊针间距 | 10 mm / 0.394 inches |
| 厚度 | 30 mm / 1.181 inches |
| 高度 | 48 mm / 1.89 inches |
| 深度 | 46 mm / 1.811 inches |
机械参数
| 应用 | 常规电网应用 |
| 定位销 | A |
| 标记 | L ⏚ N |
| 电位标记 | L ⏚ N |
| 连接器的插入力 | 约20–70 N (取决于极数) |
| 连接器的保持力 | 锁定：>80N |
| 连接器的拔出力 | 非锁定：约20 … 70 N (取决于极数) |
| 插拔次数 | 200,不带阻性负载 |
| 配电箱类型 | 分线器,5路 |
| 防护类型 | IP20; 配接时：IP2xC（该紧凑型连接器不适于应用在露天或易接近区域） |
接插式连接
| 触点类型(接插式连接器) | Socket/plug |
| 防插错保护 | 是 |
| 防插错说明 | 所有WINSTA®组件均100%防插错： a.) 插入的极数不对 b.) 插反180° c.) 插入时横向交错 d.) 插入单极 |
| 锁定卡 | 是 |
| 接插式连接锁定装置 | 锁定卡 |
| 锁定系统说明 | 所有固定安装式连接器(用于照明器具或设备的嵌入式版本,或用于PCB板连接和配电柜安装的所有产品)出厂时均已配备了锁定卡,以确保插头和插座安全锁定。自由摆放式安装则需额外配备锁定卡(插头/插座)。 |
| 锁定卡数量 | 6 |
材料参数
| 说明(材料数据) | 有关材料规范的信息请点击此处 |
| 颜色 | 白色 |
| 绝缘材料 | 尼龙(PA 66) |
| 阻燃等级UL94 | V0 |
| 触点材质 | 铜或铜合金；表面处理 |
| 触点镀层 | 锡 |
| 火灾荷载 | 0.567MJ |
| 重量 | 36.1g |
环境要求
| 工作温度 | -5 … +40 °C |
| 持续工作温度 | -35 … +85 °C |
| 持续工作温度说明 | 绝缘部分适用温度 ≤ 105 C |
商业数据
| eCl@ss 10.0 | 27-44-06-03 |
| eCl@ss 9.0 | 27-44-06-03 |
| ETIM 9.0 | EC002567 |
| ETIM 8.0 | EC002567 |
| ECCN | NO US CLASSIFICATION |
| PU (SPU) | 25 个 |
| 包装类型 | 盒 |
| 原产国 | DE |
| GTIN | 4045454251529 |
| 海关税号 | 85366990990 |
环保产品合规性
| RoHS Compliance Status | Compliant,No Exemption |
