通信	Modbus(UDP),WagoAppPlcModbus库 Modbus(RTU),WagoAppPlcModbus库 EtherNet/IPTM适配器(从站) EtherNet/IPTM扫描器 EtherCAT®主站 OPC UA服务器/客户端 OPC UA Pub/Sub(可稍后安装) 远动协议,需要额外许可证 Modbus TCP主站/从站 Modbus (UDP), WagoAppPlcModbus Library Modbus (RTU), WagoAppPlcModbus Library ETHERNET EtherNet/IPTM Adapter (slave) EtherNet/IPTM Scanner EtherCAT® Master OPC UA Server/Client OPC UA Pub/Sub (can be installed later) MQTT BACnet/IP, 需要其他许可远动协议(需要为设备使用一个额外的许可证)
ETHERNET协议	DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH
远动协议	IEC 60870-5-101/-103/-104 (其他从站或主站许可) IEC-61850 (其他许可如Client 300) DNP3 (其他从站或主站300许可)
可视化	Web可视化
操作系统	实时Linux (带实时补丁)
CPU	Cortex A8；1 GHz
编程语言符合IEC 61131-3标准	功能块图(FBD) 连续功能图(CFC) 指令表(IL) 梯形图(LD) 功能块图(FBD)、连续功能图(CFC) Continuous Function Chart (CFC) 结构化文本(ST) 顺序功能图(SFC)
编程环境	CODESYS V3.5,固件版本23或更高版本 e!COCKPIT (基于CODESYS V3)最高固件版本22 WAGO-I/O-PRO V2.3(基于CODESYS V2.3),固件版本22 CODESYS V3.5, Firmware Release 23 or higher e!COCKPIT (based on CODESYS V3) up to Firmware Release 22 WAGO-I/O-PRO V2.3 (based on CODESYS V2.3), up to Firmware Release 22
配置选项	CODESYS V3 e!COCKPIT WAGO-I/O-CHECK 基于Web的管理 e!RUNTIME库文件 CODESYS库文件
波特率	ETHERNET: 10/100 Mbit/s
传输介质(通信/现场总线)	ETHERNET: 双绞线S-UTP；100 Ω；Cat. 5；最大电缆长度100 m
主存储器(RAM)	512MB
内存(flash)	4096MB
保持型硬件内存	128kbyte
程序内存	CODESYS V2: 16 MB; CODESYS V3: 32 MB
数据内存	CODESYS V2: 64 MB; CODESYS V3: 128 MB
保持型软件内存	128kbyte
保持型软件内存	128.kbyte
存储卡类型	SD和SDHC卡最高达32GB(只有当与万可内存卡一起使用时,所有保证的性能才有效)
存储卡卡槽	双推式机制；带密封盖
每节点的最大模块数量	250
无总线扩展时的最大模块数量	64
最大输入输出过程映像(内部)	1000 个字/1000 个字
最大输入输出过程映像(Modbus®)	CODESYS V2: 1000 个字/1000 个字; CODESYS V3: 32000 个字/32000 个字
指示灯	LED (SYS, RUN, I/O, U1 … U7)红色/绿色/橙色：系统状态,程序,本地数据总线,状态可由用户编程(可通过CODESYS库文件使用)；LED (A, C)绿色：系统电源状态,现场供电

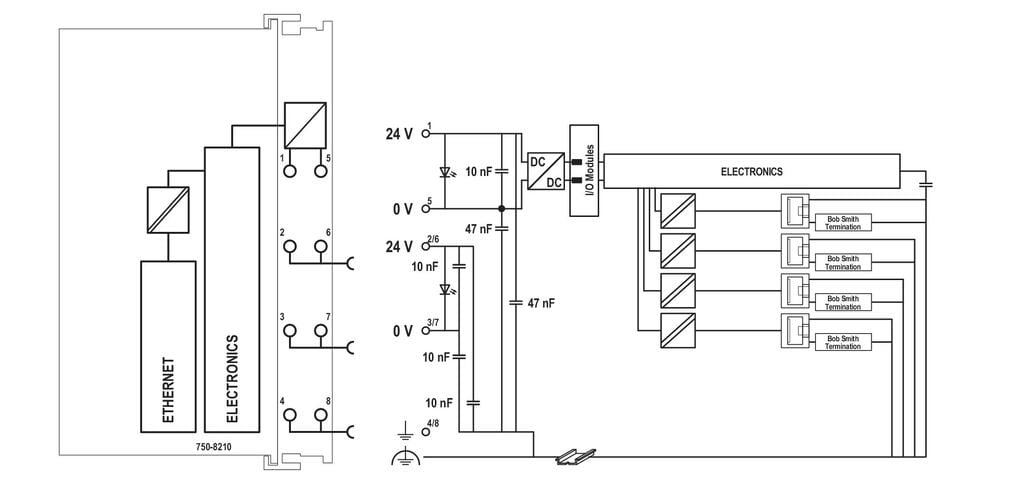

供电电压(系统)	24 VDC (-25 … +30 %); 通过接插式连接器(笼式弹簧接线单元(CAGE CLAMP®))
额定负载(24V)时的典型输入电流	550mA
最大系统供电电流	1,700mA
现场侧供电电压	24 VDC (-25 … +30 %); 通过电源跨接触点
电源跨接触点电流负载能力	10A
外部电源跨接触点数量	3
隔离	500 V系统/现场

接线参数

连接技术：通信/现场总线	Modbus (TCP, UDP): 4 x RJ-45
连接技术：系统供电	2 x 笼式弹簧接线单元(CAGE CLAMP®)
连接技术：现场供电	6 x 笼式弹簧接线单元(CAGE CLAMP®)
可连接导线材料	铜
连接类型1	系统/现场供电
单股导线	0.08 … 2.5 mm² / 28 … 14 AWG
细多股导线	0.08 … 2.5 mm² / 28 … 14 AWG
剥线长度	8 … 9 mm / 0.31 … 0.35 inches
连接技术：设备配置	1 x 针型连接器；4极

物理数据

厚度	78.6 mm / 3.094 inches
高度	100 mm / 3.937 inches
深度	71.9 mm / 2.831 inches
距DIN导轨上边缘的深度	64.7 mm / 2.547 inches

机械参数

重量	215.4g
颜色	浅灰色
外壳材料	聚碳酸酯,尼龙6.6
认证标记	CE

环境要求

工作环境温度(运行时)	0 … +55 °C
存储温度	-25 … +85 °C
防护类型	IP20
污染等级	2,符合IEC 61131-2标准
工作海拔	温度无降额：0 … 2000 m；温度有降额：2000 … 5000 m (0.5 K/100 m)；5000 m (最大)
相对湿度(无冷凝)	95%
安装位置	Horizontal left, horizontal right, horizontal top, horizontal bottom, vertical top and vertical bottom
安装方式	DIN-35型导轨 DIN-35 导轨
抗振动	4g,符合IEC 60068-2-6标准
抗冲击	15g,IEC 60068-2-27
EMC - 抗干扰性	符合EN 61000-6-2标准,船舶应用
EMC - 辐射干扰	符合EN 61000-6-3标准,船舶应用
抗腐蚀能力	符合IEC 60068-2-42和IEC 60068-2-43标准
火灾荷载	2.516MJ
相对湿度 75%时的允许H2S污染物浓度	10ppm
相对湿度 75%时的允许SO2污染物浓度	25ppm

商业数据

ETIM 9.0	EC000236
ETIM 8.0	EC000236
ECCN	NO US CLASSIFICATION
PU (SPU)	1 个
包装类型	盒
原产国	DE
GTIN	4055143981378
海关税号	85371091990

环保产品合规性

CAS-No.	1303-86-2 1317-36-8 693-98-1 7439-92-1 79-94-7
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol 2-methylimidazole Diboron trioxide Lead Lead monoxide Perfluorobutane sulfonic acid (PFBS) and its salts
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	6(c) 7(a) 7(c)-I 7(c)-II
SCIP notification number (Austria)	dc9d91d9-660d-4ff3-afd9-1d47b1c4db22
SCIP notification number (Belgium)	7cfc8258-17a2-4e67-ad78-d3920994dcba
SCIP notification number (Bulgaria)	bd7968c1-1c76-4bac-a9d1-3e23fd451bf5
SCIP notification number (Czech Republic)	d57b7125-570f-4220-816a-da895613054a
SCIP notification number (Denmark)	da29e0cc-8fbc-427a-a275-3e831bb84990
SCIP notification number (Finland)	5cdf7c7d-1f6e-4181-8bcb-e1305f363d19
SCIP notification number (France)	234f6839-55d0-4a9b-adb9-12e286a015ca
SCIP notification number (Germany)	ac2448b4-9ace-40cf-880f-03fc1c577665
SCIP notification number (Hungary)	bc2677ec-9534-4c90-9195-2c7e68f7b043
SCIP notification number (Italy)	39201fc2-dbc7-454b-8e5e-c8b90d123483
SCIP notification number (Netherlands)	33ec5db1-3a59-45cd-a929-05e09617b643
SCIP notification number (Poland)	edd73d07-57be-496d-be65-7ea0ea1e825f
SCIP notification number (Romania)	608bdf5d-7202-495e-a25a-72561a2c1382
SCIP notification number (Sweden)	42ea4e59-9700-4af7-ba01-b03142aa4933
