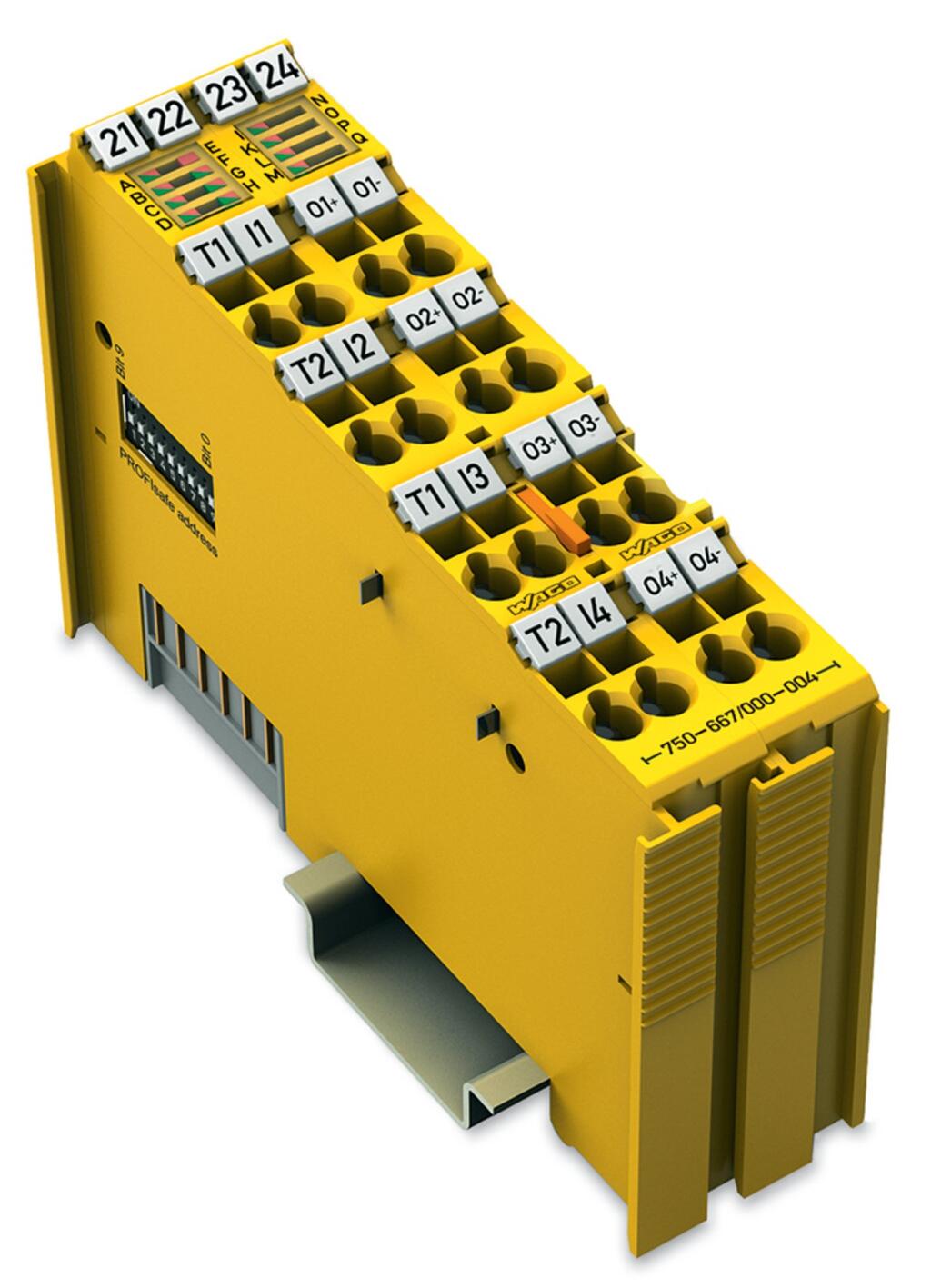

万可-失效保护 44 通道数字量输入输出; 24 VDC; 2 A; PROFIsafe

一般技术参数
协议PROFIsafe V2.6 (PROFINET) and V2.4 (PROFIBUS, PROFINET)
配置选项PROFIsafe地址可通过DIP开关或工程软件进行调节。
指示灯LED (A-D)绿色/红色：I1 … I4状态/错误；LED (I-M)绿色/红色：O1 … O4状态/错误；LED (E)红色：组错误；LED (F-H)绿色/红色：诊断
通道总数量(模块)8
接插式连接器固定
Digitale Eingänge
数字量输入点数4
信号类型数字
信号类型(电压)24 VDC
传感器连接4 x (带有测试脉冲的故障安全输入)
输入特性敏感时钟信号
输入特性1型,符合IEC 61131标准
信号(1)各通道典型输入电流3mA
最大信号频率50Hz
Digitale Taktausgänge
信号类型数字
信号类型(电压)24 VDC
每通道输出电流2A
Digitale Ausgänge
数字量输出数量4
信号类型数字
信号类型(电压)24 VDC
输出电流短路保护
输出电流(模块)8A
执行器连接4 x (带有测试脉冲的故障安全输出)
输出电路设计功率输出
最大开关频率50 Hz; 阻性负载
最大开关频率(2)0.1 Hz; 感性负载
最大开关频率(3)0.1 Hz; Capacitive load
每个通道的电容性负载O1 … O4；47μ F
技术信息
供电电压(系统)5 VDC; 通过数据触点
电流消耗(5 V系统电源)120mA
现场侧供电电压24 VSELV/PELV DC (-25 … +20 %); 通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)
电流消耗，现场供电(模块无额外负载)35mA
输入电源跨接触点数量2
外部电源跨接触点数量2
电源跨接触点电流负载能力10A
功能安全
可达安全等级SIL 3；类别4,PLe (双通道)；SIL 2；类别2；PLd (单通道)
安全标准IEC 61508-1 … -7；EN ISO 13849-1；EN 62061
符合ZVEI的接口类型(输入)漏极； A, C0, C1, C2, C3
符合ZVEI的接口类型(输出)源；C0, C1, C2, C3, D0, D1, D2, D3
测试脉冲最长持续时间500ms
测试脉冲最短持续时间0ms
接线参数
连接技术：输入/输出16 x 笼式弹簧接线单元(CAGE CLAMP®)
可连接导线材料铜
连接类型1输入/输出
单股导线0.08 … 2.5 mm² / 28 … 14 AWG
细多股导线0.08 … 2.5 mm² / 28 … 14 AWG
剥线长度8 … 9 mm / 0.31 … 0.35 inches
物理数据
厚度24 mm / 0.945 inches
高度100 mm / 3.937 inches
深度67.8 mm / 2.669 inches
距DIN导轨上边缘的深度60.6 mm / 2.386 inches
机械参数
安装方式DIN-35型导轨
接插式连接器固定
材料参数
外壳材料聚碳酸酯,尼龙6.6
火灾荷载1.985MJ
重量101.6g
认证标记CE
环境要求
工作环境温度(运行时)0 … +55 °C
存储温度-25 … +85 °C
防护类型IP20
污染等级2,符合IEC 61131-2标准
工作海拔0 … 2000 m / 0 … 6562 ft
安装位置Horizontal left, horizontal right, horizontal top, vertical top and vertical bottom
相对湿度(无冷凝)95%
抗振动4g,符合IEC 60068-2-6标准
抗冲击15g,IEC 60068-2-27
EMC - 抗干扰性符合EN 61000-6-2,船舶应用,EN 61000-6-7 (FS)标准
EMC - 辐射干扰符合EN 61000-6-3和EN 61000-6-4标准；船舶应用
抗腐蚀能力符合IEC 60068-2-42和IEC 60068-2-43标准
相对湿度 75%时的允许H2S污染物浓度10ppm
相对湿度 75%时的允许SO2污染物浓度25ppm
商业数据
ETIM 9.0EC001599
ETIM 8.0EC001599
ECCNNO US CLASSIFICATION
PU (SPU)1 个
包装类型盒
原产国DE
GTIN4066966334104
海关税号85371098990
环保产品合规性
CAS-No.1303-86-2
1317-36-8
693-98-1
7439-92-1
80-05-7
REACH Candidate List Substance2-methylimidazole
4,4'-isopropylidenediphenol
Diboron trioxide
Lead
Lead monoxide
RoHS Compliance StatusCompliant,With Exemption
RoHS Exemption6(c)
7(a)
7(c)-I
7(c)-II
SCIP notification number (Austria)4db6bc65-63d4-44ef-8cd8-0e9ecf681074
SCIP notification number (Belgium)09cd3330-499e-45b1-bcc7-6d0e2a20f64c
SCIP notification number (Bulgaria)05dd7f16-16c1-4bfa-9e94-6262c9647c25
SCIP notification number (Czech Republic)35597d1a-dbe3-4862-8063-ab2377704ee0
SCIP notification number (Denmark)0eec3c01-1808-451b-88b3-e768e43c849f
SCIP notification number (Finland)464b427c-c909-4b40-9432-28e2c00b6333
SCIP notification number (France)c5b9753c-8395-41d0-9cf1-3d610eefafe6
SCIP notification number (Germany)98a0512a-5d6c-4392-b306-6d467ca76a23
SCIP notification number (Hungary)66bec445-4c5d-417c-bb7e-669ea9f637c5
SCIP notification number (Italy)9238d086-d6a5-4af6-a9de-09c694614ba8
SCIP notification number (Netherlands)a896c4dc-bcc2-420f-904f-4af480986984
SCIP notification number (Poland)a1fbcb86-3b42-4603-8d69-5968265334d5
SCIP notification number (Romania)c219bed9-2bb5-494d-b6c0-761ecbab9c48
SCIP notification number (Sweden)90ab6f2e-0827-4cb3-9ced-f2d0a76f9008
