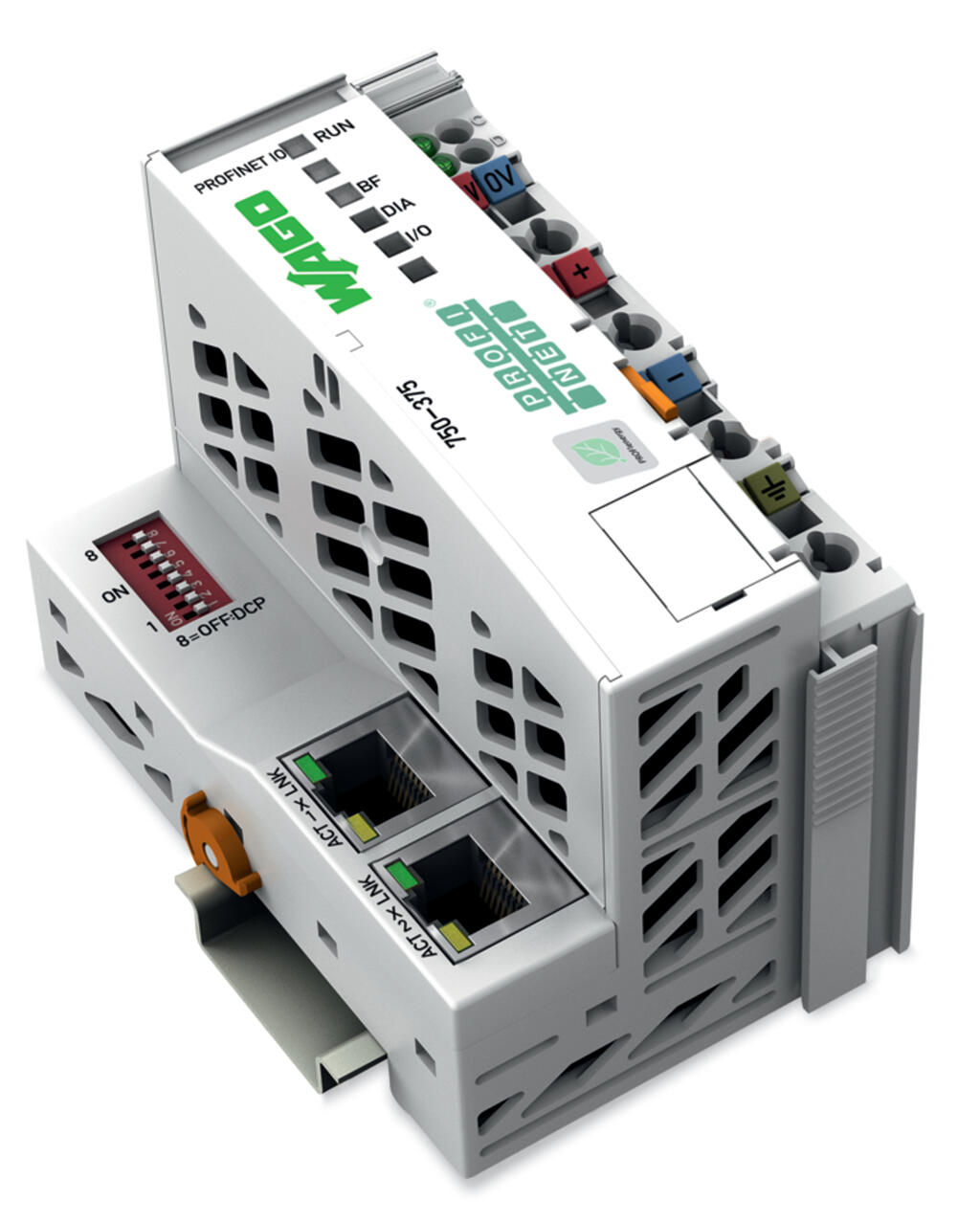

万可-PROFINET IO现场总线适配器; 第3代; Advanced

万可-PROFINET IO现场总线适配器; 第3代; Advanced

万可-PROFINET IO现场总线适配器; 第3代; Advanced

万可-PROFINET IO现场总线适配器; 第3代; Advanced

万可-PROFINET IO现场总线适配器; 第3代; Advanced

万可-PROFINET IO现场总线适配器; 第3代; Advanced

万可-PROFINET IO现场总线适配器; 第3代; Advanced

产品详情

通信	PROFINET IO
特定设备	支持的协议：PROFIsafe V2, PROFIenergy V1.0; ID编码：供应商ID: 0x011D; 设备ID: 0x02EE; 模块ID: 0x01000177 (固件版本01, 02), 0x02000177 (固件版本03以上)
PROFINET IO特性	Integrierter 2端口交换机；自动协商；Auto-MDIX；等时输入：1 ms (RT)；1、2、4 ms (IRT)；Geratetausch ohne编程
波特率	10/100 Mbit/s ( (10 Mbit/s (ETHERNET协议),100 Mbit/s全双工通信制(PROFINET IO)))
最大总线段长度	100 m
传输介质(通信/现场总线)	双绞线S-UTP；100 Ω；类别5
每节点的最大模块数量	250
无总线扩展时的最大模块数量	64
最大输入和输出过程映像(现场总线)	512 bytes/512 bytes

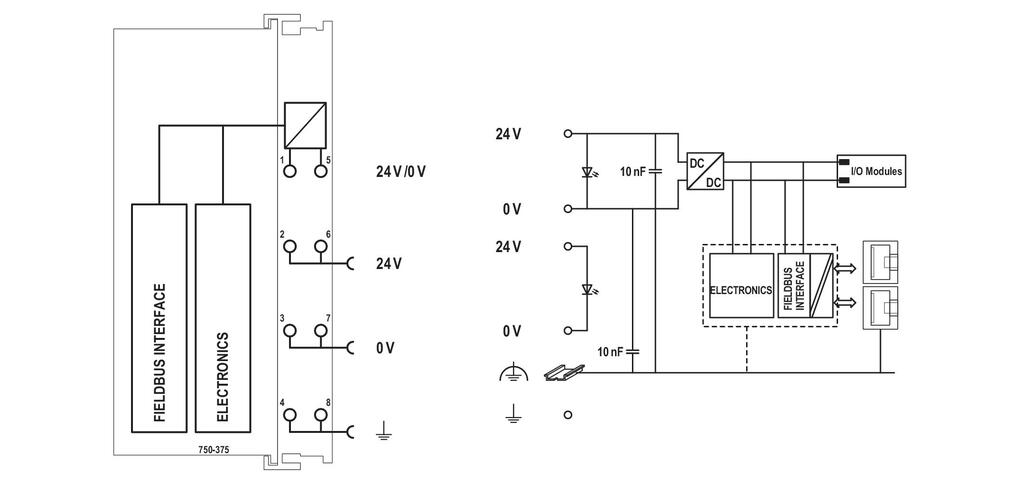

供电电压(系统)	24 VDC (-25 … +30 %); 通过接插式连接器(笼式弹簧接线单元(CAGE CLAMP®))
电流消耗(5 V系统电源)	450mA
最大系统供电电流	1,700mA
现场侧供电电压	24 VDC (-25 … +30 %); 通过电源跨接触点
额定负载(24V)时的典型输入电流	500mA
额定负载(24 V)时的典型供电效率	90%
隔离	500 V系统/现场
外部电源跨接触点数量	3
电源跨接触点电流负载能力	10A

连接技术：通信/现场总线	PROFINET IO: 2 x RJ-45
连接技术：现场供电	6 x 笼式弹簧接线单元(CAGE CLAMP®)
连接技术：系统供电	2 x 笼式弹簧接线单元(CAGE CLAMP®)
可连接导线材料	铜
连接类型1	系统/现场供电
单股导线	0.08 … 2.5 mm² / 28 … 14 AWG
细多股导线	0.08 … 2.5 mm² / 28 … 14 AWG
剥线长度	8 … 9 mm / 0.31 … 0.35 inches
连接技术：设备配置	1 x 针型连接器；4极

厚度	61.5 mm / 2.421 inches
高度	100 mm / 3.937 inches
深度	71.9 mm / 2.831 inches
距DIN导轨上边缘的深度	64.7 mm / 2.547 inches

安装方式

DIN-35型导轨

颜色	浅灰色
外壳材料	聚碳酸酯,尼龙6.6
火灾荷载	2.875MJ
重量	151.5g
认证标记	CE

工作环境温度(运行时)	0 … +55 °C
存储温度	-25 … +85 °C
防护类型	IP20
污染等级	2,符合IEC 61131-2标准
工作海拔	0 … 2000 m / 0 … 6562 ft
安装位置	Horizontal left, horizontal right, horizontal top, horizontal bottom, vertical top and vertical bottom
相对湿度(无冷凝)	95%
抗振动	4g,符合IEC 60068-2-6标准
抗冲击	15g,IEC 60068-2-27
EMC - 抗干扰性	符合EN 61000-6-2标准,船舶应用
EMC - 辐射干扰	符合EN 61000-6-3标准,船舶应用
抗腐蚀能力	符合IEC 60068-2-42和IEC 60068-2-43标准
相对湿度 75%时的允许H2S污染物浓度	10ppm
相对湿度 75%时的允许SO2污染物浓度	25ppm

Product Group	15 (I/O System)
eCl@ss 10.0	27-24-26-07
eCl@ss 9.0	27-24-26-07
ETIM 9.0	EC001603
ETIM 8.0	EC001603
ECCN	NO US CLASSIFICATION
PU (SPU)	1 个
包装类型	盒
原产国	DE
海关税号	85176200000

CAS-No.	12060-00-3 1303-86-2 1317-36-8 25550-51-0 693-98-1 7439-92-1 79-94-7
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol 2-methylimidazole 4-Methyl-1,2-cyclohexanedicarboxylic anhydride Diboron trioxide Lead Lead monoxide Lead titanium oxide (PbTiO3)
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	6(c) 7(a) 7(c)-I 7(c)-II
SCIP notification number (Bulgaria)	b6e2dae8-39a6-43b2-9113-59b5f4e59b62
SCIP notification number (Czech Republic)	3f883b10-ebc4-46c8-91b0-b909dbf0bce0
