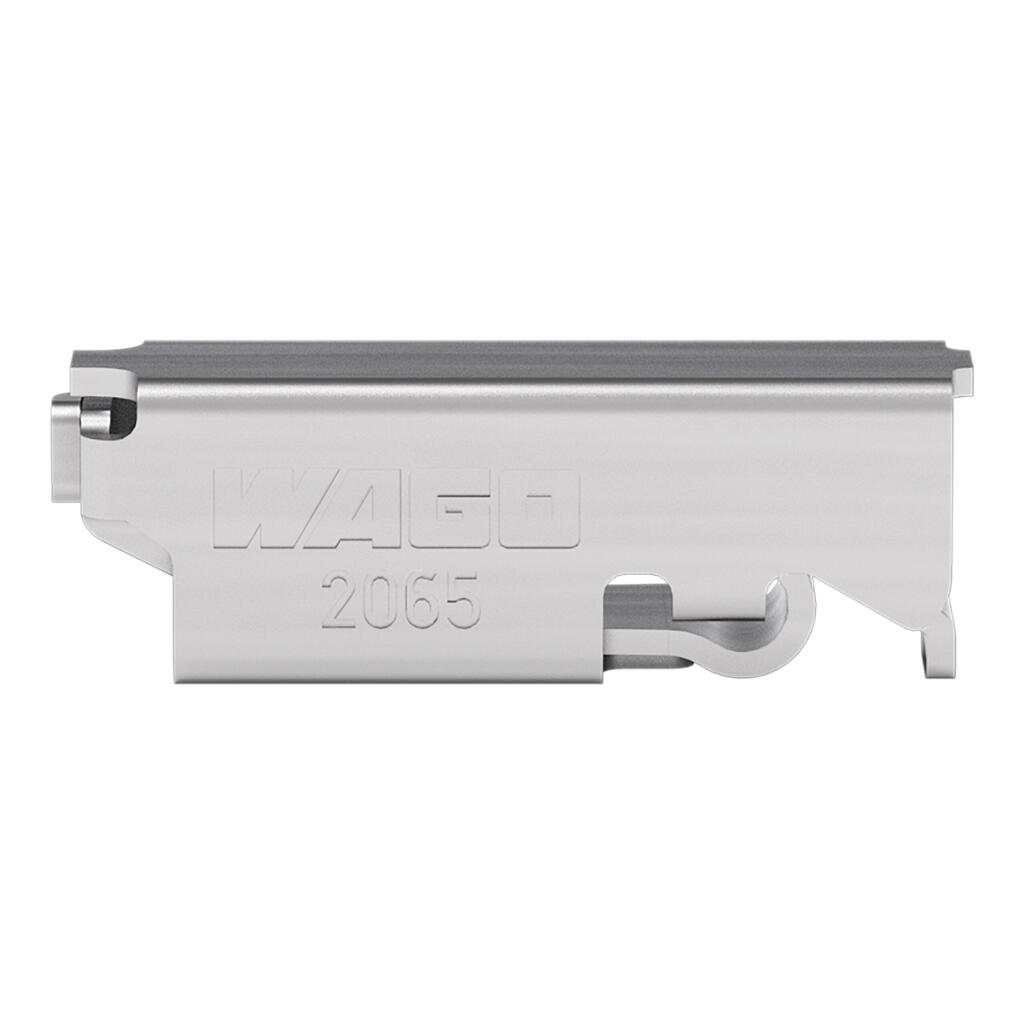

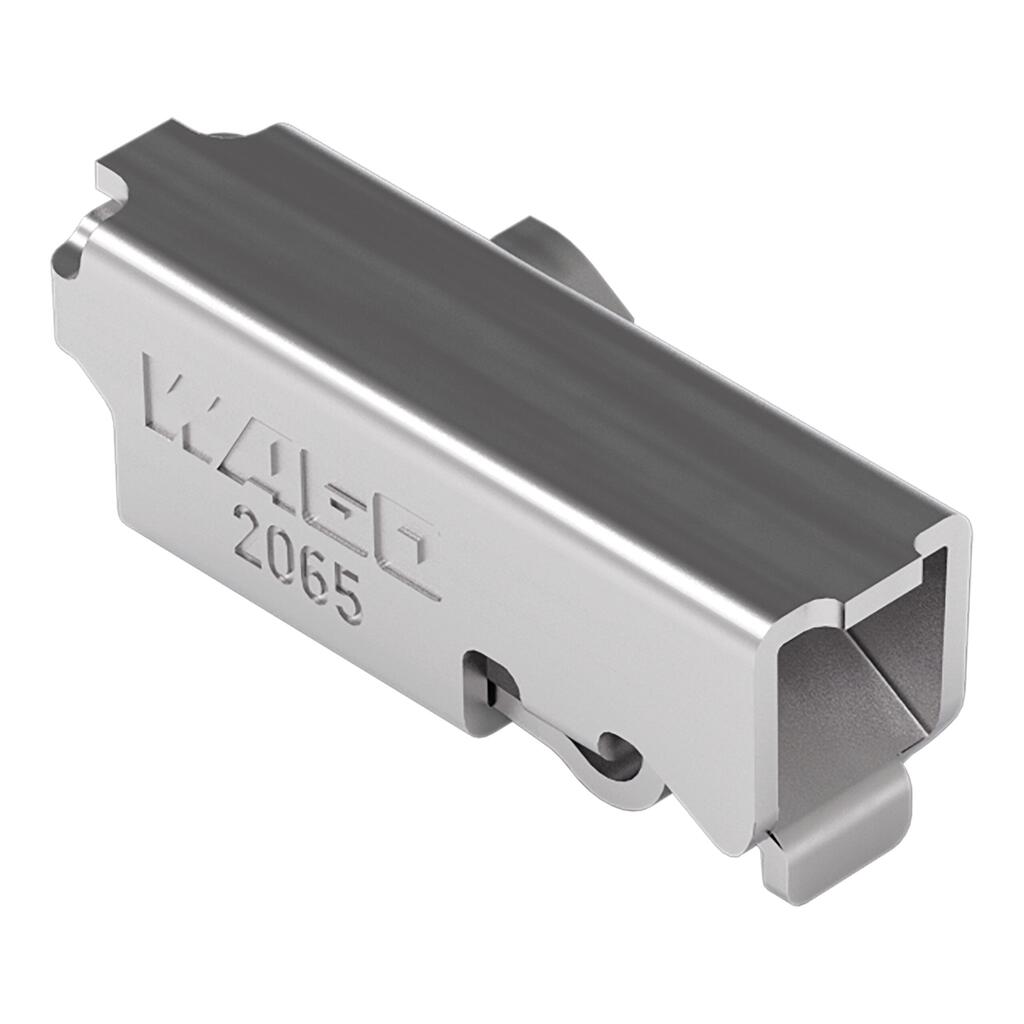

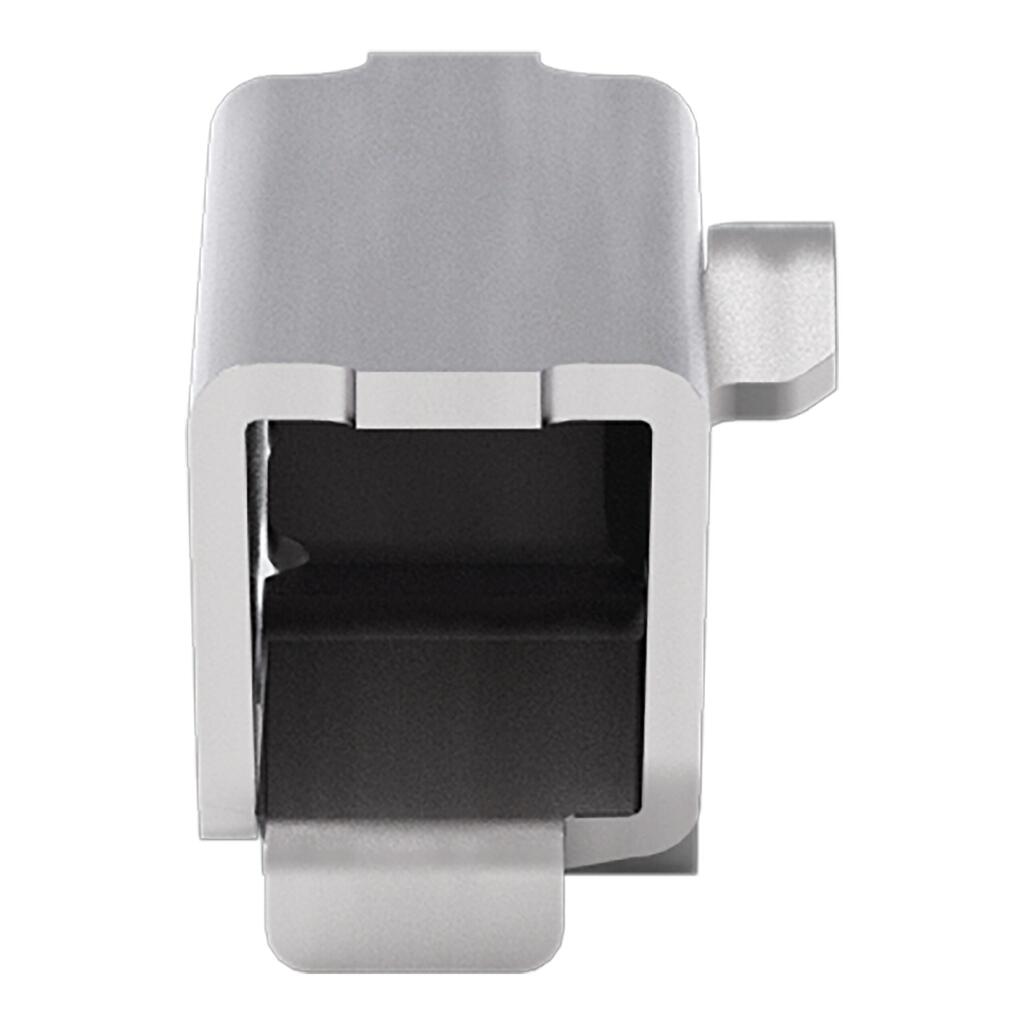

万可-SMD PCB 接线端子; 推压键; 0.75 mm²; 焊针间距 6.5 mm; 1极; Push-in CAGE CLAMP®; 采用卷装带式包装; 无外壳; 0,75 mm²; 银色

万可-SMD PCB 接线端子; 推压键; 0.75 mm²; 焊针间距 6.5 mm; 1极; Push-in CAGE CLAMP®; 采用卷装带式包装; 无外壳; 0,75 mm²; 银色

万可-SMD PCB 接线端子; 推压键; 0.75 mm²; 焊针间距 6.5 mm; 1极; Push-in CAGE CLAMP®; 采用卷装带式包装; 无外壳; 0,75 mm²; 银色

万可-SMD PCB 接线端子; 推压键; 0.75 mm²; 焊针间距 6.5 mm; 1极; Push-in CAGE CLAMP®; 采用卷装带式包装; 无外壳; 0,75 mm²; 银色

万可-SMD PCB 接线端子; 推压键; 0.75 mm²; 焊针间距 6.5 mm; 1极; Push-in CAGE CLAMP®; 采用卷装带式包装; 无外壳; 0,75 mm²; 银色

万可-SMD PCB 接线端子; 推压键; 0.75 mm²; 焊针间距 6.5 mm; 1极; Push-in CAGE CLAMP®; 采用卷装带式包装; 无外壳; 0,75 mm²; 银色

万可-SMD PCB 接线端子; 推压键; 0.75 mm²; 焊针间距 6.5 mm; 1极; Push-in CAGE CLAMP®; 采用卷装带式包装; 无外壳; 0,75 mm²; 银色

万可-SMD PCB 接线端子; 推压键; 0.75 mm²; 焊针间距 6.5 mm; 1极; Push-in CAGE CLAMP®; 采用卷装带式包装; 无外壳; 0,75 mm²; 银色

万可-SMD PCB 接线端子; 推压键; 0.75 mm²; 焊针间距 6.5 mm; 1极; Push-in CAGE CLAMP®; 采用卷装带式包装; 无外壳; 0,75 mm²; 银色

万可-SMD PCB 接线端子; 推压键; 0.75 mm²; 焊针间距 6.5 mm; 1极; Push-in CAGE CLAMP®; 采用卷装带式包装; 无外壳; 0,75 mm²; 银色

万可-SMD PCB 接线端子; 推压键; 0.75 mm²; 焊针间距 6.5 mm; 1极; Push-in CAGE CLAMP®; 采用卷装带式包装; 无外壳; 0,75 mm²; 银色

万可-SMD PCB 接线端子; 推压键; 0.75 mm²; 焊针间距 6.5 mm; 1极; Push-in CAGE CLAMP®; 采用卷装带式包装; 无外壳; 0,75 mm²; 银色

万可-SMD PCB 接线端子; 推压键; 0.75 mm²; 焊针间距 6.5 mm; 1极; Push-in CAGE CLAMP®; 采用卷装带式包装; 无外壳; 0,75 mm²; 银色

产品详情

安全信息	注意：该接线端子不带绝缘外壳！在电压高于安全电压(例如,SELV / PELV)的相关应用中,必须提供防触电保护。
说明	额定值乃是基于通道间距为6mm时得出。 PCB板布局必须符合绝缘配合安全标准(EN/IEC 60664-1)或终端设备标准的要求。

额定电气参数

IEC/EN 60664-1

过电压类别

III

III

II

污染等级

3

2

2

额定电压

-

320 V

630 V

额定脉冲电压

-

4 kV

4 kV

额定电流

-

9 A

9 A

额定电气参数

认证

UL 1977

额定电压

600 V

额定电流

9 A

接点	1
电位总数	1
接点数量	1
层数	1

连接技术	直插型笼式弹簧接线单元(Push-in CAGE CLAMP®)
操作方式	推压键
单股导线	0.2 … 0.75 mm² / 24 … 18 AWG
细多股导线	0.2 … 0.75 mm² / 24 … 18 AWG
剥线长度	7.5 … 9.5 mm / 0.3 … 0.37 inches
导线到PCB的连接方向	0°
极数	1

焊针间距	6.5 mm / 0.256 inches
厚度	2.9 mm / 0.114 inches
高度	2.7 mm / 0.106 inches
深度	8 mm / 0.315 inches

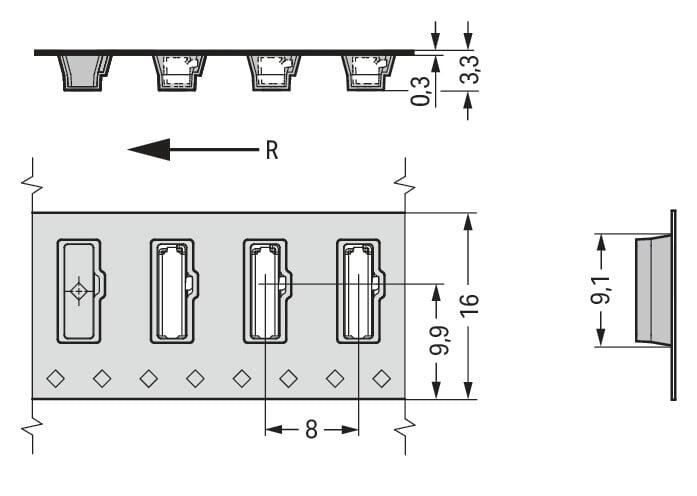

卷装带式包装卷直径	330mm
卷带宽度	16mm

PCB触点	SMD
焊针分布	位于整个端子排上(直线排列)
每个电位焊针数量

说明(材料数据)	有关材料规范的信息请点击此处
颜色	银色
夹持弹簧材料	镍铬弹簧钢(CrNi)
触点材质	铜合金
触点镀层	锡
重量	0.1g

极限温度范围

-60 … +120 °C

测试规范铁路应用 – 轨道车辆 – 电气设备	DIN EN 50155 (VDE 0115-200):2022-06
测试程序铁路应用 – 轨道车辆用设备 – 冲击和振动测试	DIN EN 61373 (VDE 0115-0106):2011-04
范围/安装位置	使用寿命测试,Category 1, Class A/B
类噪声振动功能测试	通过测试,根据标准第8部分
频率	f1 = 5 Hz 至 f2 = 150 Hz
加速度	0.101g（所有轴采用的最高测试水平）
每轴测试时长	10 分钟
测试方向	X, Y 和 Z轴
监测接触故障/中断	通过
每个轴前后的电压降测量	通过
通过增加类噪声振动水平进行模拟使用寿命测试	通过测试,根据标准第9部分
频率	f1 = 5 Hz 至 f2 = 150 Hz
加速度	0.572g（所有轴采用的最高测试水平）
每轴测试时长	5 h
测试方向	X, Y 和 Z轴
扩展测试范围：监测接触故障/中断	通过
扩展测试范围：各轴前后电压降测量	通过
冲击测试	通过测试,根据标准第10部分
冲击形式	半正弦
加速度	5g（所有轴采用的最高测试水平）
冲击时间	30 ms
每轴冲击次数	3 正和3 负
测试方向	X, Y 和 Z轴
扩展测试范围：监测接触故障/中断	通过
扩展测试范围：各轴前后电压降测量	通过
轨道车辆设备的振动和冲击应力	通过

eCl@ss 10.0	27-14-11-06
eCl@ss 9.0	27-14-11-06
ETIM 9.0	EC001284
ETIM 8.0	EC001284
ECCN	NO US CLASSIFICATION
PU (SPU)	31800 (2650) 个
包装类型	盒
原产国	CH
GTIN	4055143665469
海关税号	85369010000

RoHS Compliance Status

Compliant,No Exemption
