松下-圆柱形接近传感器[放大器内置・直流3线式] GX-300

特点

基本性能向上

通过提高响应频率,还适用于高速检测用途

传感器的ON/OFF判定可以高速响应,适用于高速检测用途,
还有助于缩短装置的间歇时间。

响应频率数

什么是响应频率?

将固定间隔内配置有标准检测物体的旋转板放置在接近传感器的前部。在观察检测输出的同时旋转旋转板,每秒内获得相应检测输出的次数就是响应频率。

换言之,响应频率数值较高即为高速响应。
例)若换算为响应速度,则:
  1kHz→1ms周期 5kHz→0.2ms周期

什么是响应频率?

检测距离的余量增加

长距离检测
M8 / M12 / M18 / M30螺纹型除标准距离型以外,还备有长距离型(型号带"K"的机型)。
检测距离更长,检测自由度更大。

检测距离的余量增加

即使与检测物体的距离因装置的振动而变化,也不易发生冲击和检测错误
与检测物体的距离因装置的振动和经年老化而变化时,可能会发生“无法检测”等误检测。
另外,因担心无法检测而缩短设置距离时,可能因接触而导致破损。
长距离型的检测距离有所延长,提高了设置时的自由度。

即使与检测物体的距离因装置的振动而变化,也不易发生冲击和检测错误

降低最大工作距离的误差
GX-300GX-300系列将最大工作距离的误差控制在±10%。
※以往产品GX系列时为±15%
M8螺纹型与以往产品相比降低。

可用性提高

指示灯从360°任意位置可视

指示灯从任意方向可视,从而轻松进行设置确认和动作确认,十分方便。


产品系列齐全

除电缆型(电缆长度2m/5m)以外,还备有直接安装连接器型、中继连接器型。
另外,也备有耐弯曲电缆型(电缆长度2m/5m),可以很方便地安装到活动部位

产品系列齐全
有助于IoT化

支持IO-Link

从仅执行ON/OFF判定的传感器
向可发出检测量和状 态信号的传感器进化

※仅M8 / M12 / M18 / M30螺纹型的PNP输出・接近时ON型支持IO-Link。

支持IO-Link的传感器可作为一般传感器(PNP输出型)使用。

支持IO-Link的传感器通过与IO-Link主机连接,不仅可以传送ON/OFF信号,还可以双向传送传感器电平信息与动作模式切换信息,有助于制造现场的可视化、IoT化。

CC-Link IE Field及CC-Link是三菱电机(株)的商标,由CC-Link协会进行管理。
DeviceNet及EtherNet/IP是ODVA(Open DeviceNet Vender Association, Inc.)的注册商标。
EtherCAT是Beckhoff Automation GmbH的注册商标。
Modbus是Schneider Automation, Inc.的注册商标。
IO-Link主站单元


用途
机床刀具的定位


机床刀具的定位

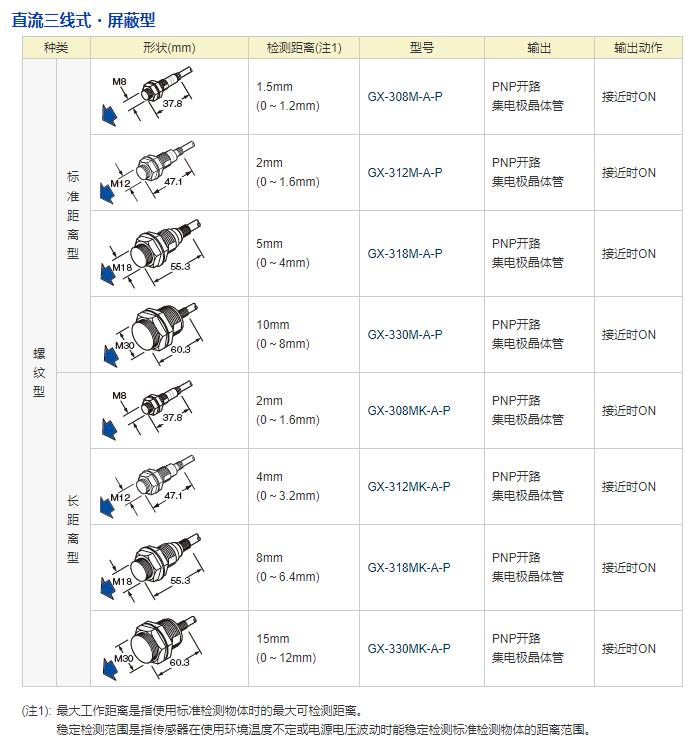

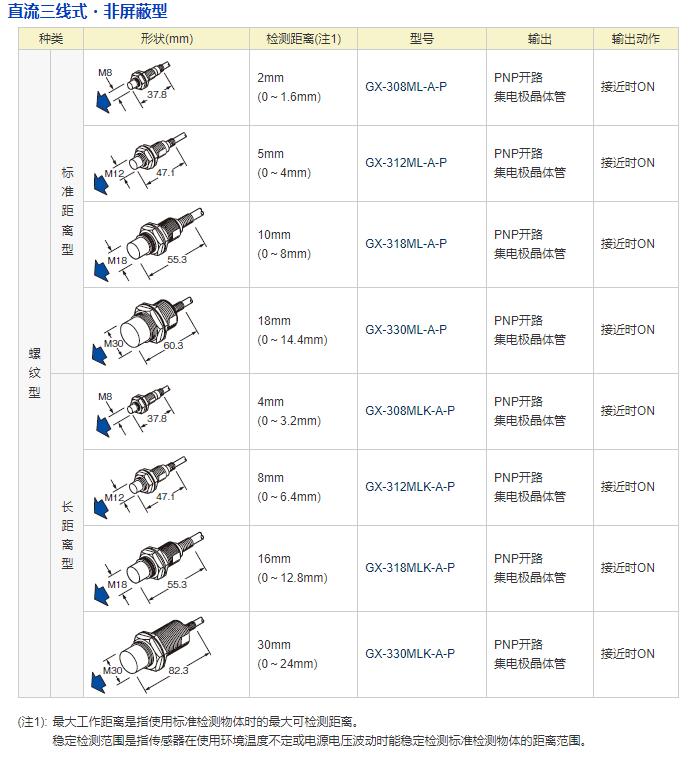

种类

关于型号

关于型号

电缆长度5m型

备有5m电缆长度型(标准:2m)。请在型号末尾加注"-C5"进行订购。
(例) GX-308S-A-P的5m电缆长度型为"GX-308S-A-P-C5"

耐弯曲电缆型(电缆长度2m / 5m)

螺纹型(M5/M8)传感器备有耐弯曲电缆型(电缆长度2m/5m)。
请在2m耐弯曲电缆型型号末尾加注"-R",5m耐弯曲电缆型型号末尾加注"-R5"进行订购。
(例) GX-308S-A-P的2m耐弯曲电缆型为"GX-308S-A-P-R"
(例) GX-308S-A-P的5m耐弯曲电缆型为"GX-308S-A-P-R5"

中继连接器型

螺纹型(M8/M12/M18/M30)传感器备有中继连接器型。
(连接器部:M12、电缆长度:0.3m)
请在型号末尾加注"-J"进行订购。
(例) GX-308M-A-P的中继连接器型为"GX-308M-A-P-J"

中继连接器请另行购买连接电缆。


• 连接电缆


GX-308M(K)-□、GX-312M(K)-□、GX-318M(K)-□、GX-330M(K)-□
GX-308ML(K)-□、GX-312ML(K)-□、GX-318ML(K)-□、GX-330ML(K)-□

传感器

电缆型 / 中继连接器型

电缆型 / 中继连接器型


GX-3□M(K)-A-P
GX-3□ML(K)-A-P

PNP输出・接近时ON型

输入・输出电路图

<用作一般传感器时>

[标准I/O模式(SIO模式)]


输入・输出电路图 用作一般传感器时
(注1):M8螺纹型时为200mA MAX.(-40~+70℃时)、100mA MAX.(+70~+85℃时)。

<连接IO-Link主机使用时>
[IO-Link通信模式(COM模式)]

输入・输出电路图 连接IO-Link主机使用时
(注1):M8螺纹型时为200mA MAX.(-40~+70℃时)、100mA MAX.(+70~+85℃时)。
(注2):在IO-Link模式下,请将IO-Link主机与传感器之间的导线长度控制在20m以下。

连接图

连接图

连接器针配置图
[中继连接器型、直接安装连接器型]

连接器针配置图
