松下-限定反射型光电传感器 CZ-460

黑白色差能力强

更优化的光学设计，有效控制黑白色差范围

切口稳定检测

线性光点设计不易受基板切口，镂空的影响，能稳定检测基板的位置。

安装简便

安装孔位与CX-400系列相同，以其通用安装方式安装，简单方便。

稳定检测、黑白色差小 CZ-463系列特点

更优化的光学设计

在检测距离800mm时，黑白色差<25％

产品外型尺寸

传感器进深尺寸22mm

简便安装

安装孔在产品侧面，2颗M3螺丝安装

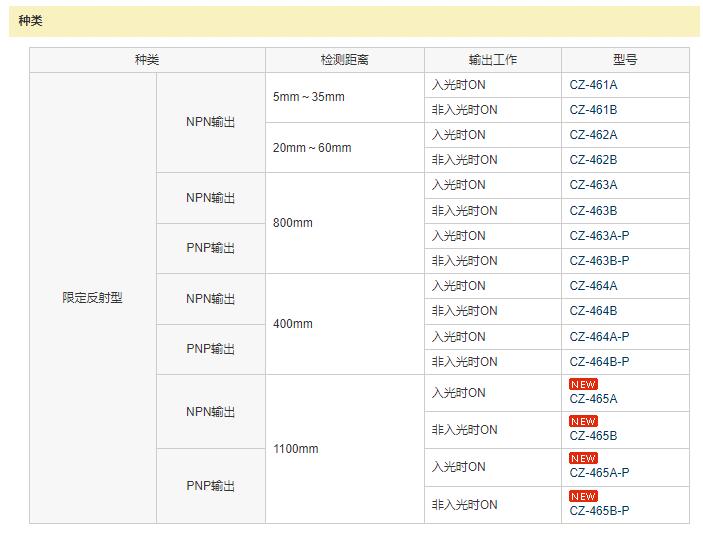

种类		限定反射型
型号	NPN输出	CZ-461A	CZ-461B	CZ-462A	CZ-462B
检测距离		5mm~35mm		20mm~60mm
光点大小		5mm×30mm(纵×横)(距离30mm)		5mm×30mm(纵×横)(距离60mm)
应差		8%以下(注2)
重复精度		垂直于检测轴：1mm以下
电源电压		12V～24V DC±10% 脉动P-P10%以下
消耗电流		15mA以下
输出		NPN开路集电极晶体管最大流入电流：100mA 外加电压：30V DC以下(输出和0V之间) 剩余电压：2V以下(流入电流为100mA时)、1V以下(流入电流为16mA时)
	输出工作	入光时ON	非入光时ON	入光时ON	非入光时ON
	短路保护	配备（自动恢复）
反应时间		1.5ms以下
工作状态指示灯		橙色LED(输出ON时亮起)
稳定指示灯		绿色LED(稳定入光时、稳定非入光时亮起)
灵敏度调节器		无
防干扰功能		配备(2台传感器可紧贴安装)
环境性能	保护构造	IP40(IEC)
	使用环境温度	-25℃～+55℃(注意不可结露、结冰)，存储时：-30℃～+70℃
	使用环境湿度	35%RH～85%RH
	使用环境照明度	白炽灯：受光面照明度5000Rx以下
	耐电压	AC1000V 1分钟所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10Hz~500Hz 双振幅1.5mm(MAX.10G) X,Y和Z方向各2小时(非通电状态)
	耐冲击	加速度500m/s²（约50G）　X,Y和Z方向各3次(非通电状态)
投光元件		红色LED(投光波峰波长：630nm、变调式)
材质		外壳：PC，透镜：PMMA
电缆		0.2mm²　3芯橡皮电缆，长0.5m
电缆延长		0.3mm² 以上的电缆全长可延长至100m
重量		本体重量：约20g、包装重量：约30g

(注1) 无指定的测量条件为使用环境温度=＋23℃。
(注2) 检测距离与滞后是相对于白色无光泽纸(100mm×100mm)的数值。

种类		限定反射型
型号		NPN输出		PNP输出
型号		CZ-463A	CZ-463B	CZ-463A-P	CZ-463B-P
检测距离		800mm
检测物体		不透明体
电源电压		12V～24V DC±10% 脉动P-P10%以下
消耗电流		30mA以下
输出		NPN开路集电极晶体管最大源电流：100mA 外加电压：30V DC以下(输出和0V之间) 剩余电压：2V以下 (流入电流为100mA时)		PNP开路集电极晶体管最大源电流：100mA 外加电压：30V DC以下(输出和+V之间) 剩余电压：2V以下 (源电流为100mA时)
	输出工作	入光时ON	非入光时ON	入光时ON	非入光时ON
	短路保护	配备（自动恢复）
反应时间		2ms以下
投光元件		红外LED(调制式)，发光波长：870nm
受光元件		光电二极管
工作状态指示灯		橙色LED(输出ON时亮起)
稳定指示灯		绿色LED(稳定入光时、稳定非入光时亮起)
环境性能	保护构造	IP65(IEC)
	使用环境温度	－25℃～＋55℃(注意不可结露、结冰)，储存时：－30℃～＋70℃
	使用环境湿度	35%RH～85%RH ，存储时：35%RH～85%RH
	使用环境照明度	白炽灯：受光面照明度3,000Rx以下太阳光：受光面照明度10,000Rx以下
	耐振动	频率10Hz~500Hz 双振幅1.5mm(MAX.100m/s²) X,Y和Z方向各2小时(非通电状态)
	耐冲击	加速度500m/s²（约50G）　X,Y和Z方向各3次(非通电状态)
	耐电压	AC1000V 1分钟所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
材质		外壳：PC，透镜：PC
电缆	种类	0.2mm²　3芯橡皮电缆
	标准长度	2m
	电缆延长	0.3mm²以上的电缆全长可延长至100m
	区分(配色）	褐：+V 蓝：0V 黑：输出
重量		本体重量：约50g、包装重量：约60g

(注1)无指定的测量条件为使用环境温度=＋23℃。
(注2)检测距离是相对于白色无光泽纸(300mm×300mm)的数值。

种类		限定反射型
型号		NPN输出		PNP输出
型号		CZ-464A	CZ-464B	CZ-464A-P	CZ-464B-P
检测距离		400mm
检测物体		不透明体
电源电压		12V～24V DC±10% 脉动P-P10%以下
消耗电流		30mA以下
输出		NPN开路集电极晶体管最大源电流：100mA 外加电压：30V DC以下(输出和0V之间) 剩余电压：2V以下 (流入电流为100mA时)		PNP开路集电极晶体管最大源电流：100mA 外加电压：30V DC以下(输出和+V之间) 剩余电压：2V以下 (源电流为100mA时)
	输出工作	入光时ON	非入光时ON	入光时ON	非入光时ON
	短路保护	配备（自动恢复）
反应时间		2ms以下
投光元件		红外LED(调制式)，发光波长：870nm
受光元件		光电二极管
工作状态指示灯		橙色LED(输出ON时亮起)
稳定指示灯		绿色LED(稳定入光时、稳定非入光时亮起)
环境性能	保护构造	IP65(IEC)
	使用环境温度	-25℃～+55℃(注意不可结露、结冰)，存储时：-30℃～+70℃
	使用环境湿度	35%RH～85%RH ，存储时：35%RH～85%RH
	使用环境照明度	白炽灯：受光面照明度3,000Rx以下太阳光：受光面照明度10,000Rx以下
	耐振动	频率10Hz~500Hz 双振幅1.5mm(MAX.100m/s²) X,Y和Z方向各2小时(非通电状态)
	耐冲击	加速度500m/s²（约50G）　X,Y和Z方向各3次(非通电状态)
	耐电压	AC1000V 1分钟所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
材质		外壳：PC，透镜：PC
电缆	种类	0.2mm²　3芯橡皮电缆
	标准长度	2m
	电缆延长	0.3mm²以上的电缆全长可延长至100m
	区分(配色）	褐：+V 蓝：0V 黑：输出
重量		本体重量：约50g、包装重量：约60g

(注1)无指定的测量条件为使用环境温度=＋23℃。
(注2)检测距离是相对于白色无光泽纸(300mm×300mm)的数值。

种类		限定反射型
型号		NPN输出		PNP输出
型号		CZ-465A	CZ-465B	CZ-465A-P	CZ-465B-P
检测距离		1100mm
检测物体		不透明体
电源电压		12V～24V DC±10% 脉动P-P10%以下
消耗电流		30mA以下
输出		NPN开路集电极晶体管最大源电流：100mA 外加电压：30V DC以下(输出和0V之间) 剩余电压：2V以下 (流入电流为100mA时)		PNP开路集电极晶体管最大源电流：100mA 外加电压：30V DC以下(输出和+V之间) 剩余电压：2V以下 (源电流为100mA时)
	输出工作	入光时ON	非入光时ON	入光时ON	非入光时ON
	短路保护	配备（自动恢复）
反应时间		2ms以下
投光元件		红外LED(调制式)，发光波长：870nm
受光元件		光电二极管
工作状态指示灯		橙色LED(输出ON时亮起)
稳定指示灯		绿色LED(稳定入光时、稳定非入光时亮起)
环境性能	保护构造	IP65(IEC)
	使用环境温度	-25℃～+55℃(注意不可结露、结冰)，存储时：-30℃～+70℃
	使用环境湿度	35%RH～85%RH ，存储时：35%RH～85%RH
	使用环境照明度	白炽灯：受光面照明度3,000Rx以下太阳光：受光面照明度10,000Rx以下
	耐振动	频率10Hz~500Hz 双振幅1.5mm(MAX.100m/s²) X,Y和Z方向各2小时(非通电状态)
	耐冲击	加速度500m/s²（约50G）　X,Y和Z方向各3次(非通电状态)
	耐电压	AC1000V 1分钟所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
材质		外壳：PC，透镜：PC
电缆	种类	0.2mm²　3芯橡皮电缆
	标准长度	2m
	电缆延长	0.3mm²以上的电缆全长可延长至100m
	区分(配色）	褐：+V 蓝：0V 黑：输出
重量		本体重量：约50g、包装重量：约60g
