松下-小型・牢固 安全光幕[Type4 PLe SIL3] SF4D

特点

细长且兼备高刚性,进一步提高光学系统的性能。机身防尘、防液体,在恶劣的环境中都可以稳定工作的安全光幕传感器SF4D正式登场

耐扭曲,弯曲,冲击性强,【细长&高强度】主体

内部单元的小型化,留有充足的余量。

通过彻底的小型化,重新定义了内部单元。在进一步提高性能的同时,将内部单元的体积比传统方式的体积降低了60%,成功实现小型化。在最优化空间结构的同时,不改变外形尺寸的情况下,实现超高强度。在保持了设备安装和接线的互换性的同时获得高强度。

耐扭曲,弯曲,冲击性强,【细长&高强度】主体
※SF4B系列Ver.2(不含牢固型SF4B-□G□

兼顾牢固性和易安装性的安装支架

全新的安装支架结构。不仅仅强化了支架本身的刚性强度,也通过改良安装到安全光幕本体上的安装方式,大幅度提升安装部位的强度。也为您备有无死角支架和可以直接扣在铝制框架上的支架,进一步方便您使用。



超远距离都能够稳定工作的【高性能全新光学系列】

投光元件的高性能化

大幅提升投光性能。防尘、防污能力高,有助于延长维护、清理期限。

超远距离都能够稳定工作的【高性能全新光学系列】

元件单位偏差的极细化

本公司将独家的元件排列技术应用到安全光幕传感器上。降低投光元件和受光元件由于安装所造成的偏差和个体差异造成的质量偏差。

全新设计投光元件的配置结构

有效地将投光元件的光量投射到透镜中。最大化利用投光元件中的光能,根据开口角度实现最合适的配光特性。

还有这些优点!

「细长&高强度」+「超高性能的全新光学系统」能够更加容易匹配超长的光轴!

强化调整超长光轴时【扭曲】或者【弯曲】的强度,进一步优化了投光元件,配光特性,排列配置,再加上超高性能的全新光学系统,终于实现了光轴调整的简单化。
此外,还装备有辅助光轴调整的【程序指示灯】或者通过数值显示入光充裕度【数字指示灯】,进一步优化缩短光轴调整的时间

防液体,防尘

IP67、IP65(IEC)
NEMA Type13(NEMA 250)

SF4D系列、适用IP67、IP65(IEC)。更是以NEMA Type13(NEMA 250)※1为标准。不仅防水,还防止冷却剂等液体※2的侵入,完美的保护内部。

※1:NEMA(National Electrical Manufacturers Association:美国电器制造商协会的标准、NEMA 250「Enclosure for Electrical Equipment(1,000V Maximum)」规定的非防爆用容器当中的Type13为标准。
Type13:主要使用条件满足屋内的围墙以下条件。
・防止偶然性的接触到内部部件。
・防尘。防止空气中的浮尘类进入。
・预防水以及非腐蚀性的润滑剂飞溅,沾染到等。
※2:在有切削油飞溅等环境下使用时,有可能因为油类的添加物等造成劣化。请事前确认对所使用的切削油的耐性

对光轴调整或防护维护同样有效。利用数字指示灯的数值确认受光充裕度。

可通过「稳定入光指示灯」以及「数字指示灯」显示受光充裕度。设备安装时可实现恰当的光轴调整和施工品质的管理。
此外,感应面的污损或者松动等造成光轴偏移时,也可以通过指示灯进行确认,可以灵活应用到作业检查和防护维护作业上。
※进行光同步设置时,仅受光器亮灯。

对光轴调整或防护维护同样有效。利用数字指示灯的数值确认受光充裕度。

还有其他的!

特有的显示功能

以稳定受光显示为主,搭载了各种通知显示。考虑到便于可视性,光轴上配置有OSSD指示灯,联锁指示灯,功能设置指示灯等

特有的显示功能
受光量显示

受光量显示

受光充裕度通过数字(1~3)显示。
检测面的污损或者松动等造成光轴偏移时,数值显示将会降低,可灵活应用作业检查和防护维护作业。
※进行光同步设置时,仅受光器亮灯。

极性显示

极性显示

电源接通时显示所设置的极性。方便接线后的确认等。

错误显示

报错显示

继承了以往机型广受好评的报错显示功能。在没有接入电脑的环境下或者产生远距离故障时,通过指定的错误代码提示具体的故障原因。强力支持修复作业。

作业指示灯

不仅是日常设备的运作,从施工到维护,搭载了作业时所需的应用指示灯。通过2个功能的切换,支持相关作业。

作业指示灯

光轴调整模式

通过上下两个模块的颜色显示光轴是否已经对齐。正面,侧面均具有很高的辨识性,在长距离设置时也无需担心误认。
上下光轴对齐时:所有的程序指示灯亮起蓝灯
仅是单侧光轴对齐时:仅对齐光轴亮起红灯
上下光轴未能对齐时:所有的指示灯灭
※进行光同步设置时,仅受光器亮灯。

简单介绍一下!

可以使用光轴调整器在完成之前进行调整!

使用选购的光轴调整器「SF-LAT-2N」可以调整激光头照射光轴
因为使用干电池式设备,可在接通电源前进行调整,节省作业时间。

应用指示灯模式

通过外部信号可点亮绿色、红色、橙色三种颜色。用于指示作业或者显示设备的工作状态。

进行光同步设置时,仅受光器亮灯。
在使用本功能时,必须操作主机内部的DIP开关。
有关详情请参考使用说明书。使用说明书请到公司网站下载。

应用指示灯模式

【特记】

[稳定受光指示灯]=[有充裕的光量]?

在将光幕安装到装置上或确认工作中的光幕是否正常时,现场可以灵活利用[稳定受光指示灯]。
但是,即使[稳定受光指示灯]亮起,都无法判断是否已经接近[不稳定受光状态]或者光量是否[充足]。
SF4D系列,不仅显示[稳定][不稳定],也使用数字值显示[充裕度]。通过[数值管理]保证在充裕度高的状态下稳定工作。设备工作时,有可能因为油雾等造成受光量降低,如通过数值指示灯进行确认,可了解安全光幕传感器的受光充裕度,及时进行清理。

从设计阶段的安全距离计算,到安装,接线,再到扩展。
追加性能提升,功能性设计的作业。

最快响应时间10ms以内

SF4D系列的控制输出(OSSD1、OSSD2)的OFF响应时间,实现了10ms以内。(无串联、并联连接时)。
[串联、并联连接时18ms以内]
有助于设备的小型化。

业界最高等级的应答时间
有关光轴的响应时间,请参考控制输出(OSSD1、OSSD2)的OFF响应时间。

更加容易计算安全距离的无死角设计

继承了以往机型SF4B系列的无死角设计。
L字型的配置或者U字型的配置,光轴间距不变,实现安全距离计算的简单化。
※不含Finger型SF4D-F□(-01)

更容易计算安全距离的无死角设计

拆卸简单的前置电缆

继承以往机型广受好评的前置电缆。将安全光幕传感器本体安装到设备上也可以将电缆拆下。发生断线时更加易于更换。

最多可串联连接5台

最多可串联连接5台。(主传感器1台+子传感器4台)
最多可将光轴扩展到256轴。在进行设备扩展,检测宽度(防护高度)扩大时,在一个系统中执行保护多个位置,提高便利性。

最多可串联连接5台

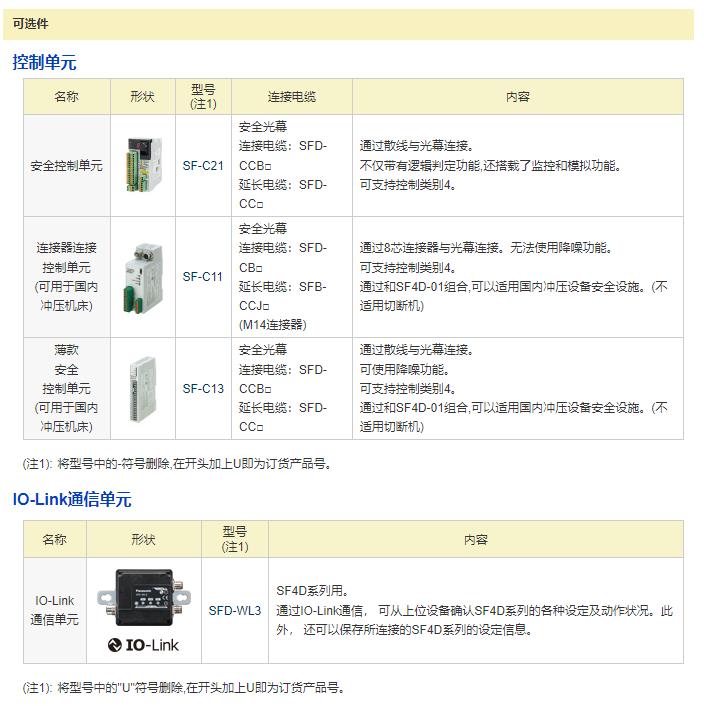

根据用途选择连接方式

在安全光幕传感器选购、施工时,从基本构成到提高操作性的安全构成,可根据客户的需求来选择合适的同步方式和电缆。


SF4D-□(-01)

安全光幕

安装支架安装图

下图所示为已在背面安装标准安装支架MS-SFD-1-5(另售)与中间支撑支架MS-SFB-2(另售)的状态。

已在背面安装标准安装支架MS-SFD-1-5(另售)与中间支撑支架MS-SFB-2(另售)的状态


设置软件[即将上市]
Configurator Light Curtain

进一步优化本公司以往机型广受好评的HD控制系统
为了实现更加便利的可视操作性。研发了电脑设置软件Configurator Light Curtain。
不仅是SF4D系列的内部设置,还可收集错误履历,提示解决方案,强力支持受光状态实时监控等设备的稳定工作和故障解决。

Configurator Light Curtain

主要功能一览表

  • 按光轴分类的受光量监控
  • 错误履历显示
  • 折光率里,不稳定受光履历显示
  • 外部干扰光受光监控
  • 屏蔽功能
  • 固定消隐、浮动消隐功能
  • 外置设备监控
  • 过载功能
  • 辅助输出功能



工作监控(按照光轴分类监控受光量)功能

实时显示按照光轴分类的受光状态。可以通过视觉确认由于检测面污损或者光轴偏移等造成的受光量变化。灵活用在快速设置作业和维护计划上。
此外,还可以监控外部干扰光受光情况。防止发生意外故障。

动作监控(按照光轴分类监控受光量)功能

动作监控(按照光轴分类监控受光量)功能

屏蔽设置功能

屏蔽设置功能

可以选择最合适的屏蔽输入配置方式或者应用。此外还搭载了时间表功能,通过实际的输入时机,优化繁琐的调整作业。
※SF4D-□-01除外

屏蔽传感器配置模式内容
出口专用作业台派出部位,出口侧无法设置屏蔽输入时使用。通过计时器设置作业台通过实时间,无需进行出口侧的屏蔽输入。
同时输入在两个系统的屏蔽输入时间差已无足够空间时使用。无需进行屏蔽输入时间差的设置。
※屏蔽传感器输出ON/NC时
4个平行传感器
2个交叉传感器
上升时无效
通过检测两个系统的屏蔽输入时的输入时间差来控制屏蔽状态。

消隐设置功能

消隐设置功能

可确认受光状态同时进行手动设置并可统一进行示教,升级了消隐设置功能。此外,实现了固定消隐和浮动消隐的设置均在同一画面上进行。简单化设置作业。
※SF4D-□-01除外

通信模块复制功能

即使没有携带PC电脑,也可以通过通信模块单体写入安全光幕传感器设置数据,并能够读取错误信息。
※SF4D-□-01除外

通信模块复制功能


输入、输出电路图(光同步设置,使用5芯电缆时,无串联、并联时)

PNP输出时

※ S1

※ S1

※ S2

※ S2
(注1):Vs为使用的电源电压

NPN输出时

※ S1

※ S1

※ S2

※ S2
(注1):Vs为使用的电源电压。

输入、输出电路图(线同步设置,使用8芯电缆时,无串联、并联时)

PNP输出时

※ S1

※ S1

※ S2

※ S2
(注1):Vs为使用的电源电压。

NPN输出时

※ S1

※ S1

※ S2

※ S2
(注1):Vs为使用的电源电压。

输入、输出电路图(线同步设置,使用12芯电缆时,无串联、并联时)

PNP输出时
(注1):Vs~Vs-2.5V(流入电流5mA以下):ON、开路:OFF。

※ S1

※ S1

※ S2

※ S2
(注2):Vs为使用的电源电压。
