松下-数字光纤传感器 FX-100

使用方便的2个数字画面

备有2个数字画面,可以同时确认基准值、入光量,以及进行各种设定时,发挥极强的操作性。

使用方便的2个数字画面

使用市售连接器削减加工准备时间&维护型号

使用市售连接器,因此可大幅削减购买传感器后的连接器加工费和加工的准备时间。可使数字压力传感器DP-100系列、微型光电传感器PM-64系列和连接器零部件通用。

使用市售连接器削减加工准备时间&维护型号
使用市售连接器削减加工准备时间&维护型号

有效节省空间 宽9mm的细长规格

宽度为9mm的细长规格。比现有光纤传感器更薄。单台使用时差异不大,但使用多台时差异就会非常显著。

有效节省空间 宽9mm的细长规格

提高长期稳定性

投光元件采用松下神视制数字光纤传感器标准规格的“4元素发光二极体”。可确保长期稳定的投光量。

提高长期稳定性

利用明确的操作体系实现简单操作

采用上市以来颇受好评的数字压力传感器DP-100的操作体系。根据设定内容的级别明确分为“RUN模式”、“SET模式”、“PRO模式”3种,设定操作简单明了。

利用明确的操作体系实现简单操作

易于设置的快速代码输入功能 [RUN模式]

只需输入事先设定的“代码(数字)”便可设定传感器。即使错误地变更了设定,只需输入代码即可立即恢复正常。 使用电话时也能通过“代码(数字)”顺利确认。对于海外客户也可轻松进行技术支持。

易于设置的快速代码输入功能 [RUN模式]

用ON/OFF按钮进行简单教导 [SET模式]

只需在希望检测的位置或状态下按下ON按钮,在其他情况下按下OFF按钮,即可进行教导设定。可节省判断入光时ON与遮光时ON间区别的时间。

■没有工件也可进行教导。
 限定教导功能

通过对无工件状态(入光量稳定的状态)进行教导,可设定“基准值”。方便有背景物体时的检测及微小物体的检测。
此外,可通过外部输入进行教导。

用ON/OFF按钮进行简单教导 [SET模式]

消除入光量显示的偏差 GETA功能 [PRO模式]

即使进行相同的检测,各个光纤放大器的数字化数值也存在偏差。虽然检测本身没有问题,也会使作业人员有所担心。 通过GETA功能,可修正为任意值,因此可消除显示上的偏差,轻松制作作业步骤书等。

消除入光量显示的偏差 GETA功能 [PRO模式]

节省维护工时,装备基准值追踪周期设定功能 [PRO模式]

为追踪长期的环境变化(灰尘等)引起的投光量变化,可按照任意周期确认入光量,并自动对基准值进行重新设定。从而有助于减少维护工时。

节省维护工时,装备基准值追踪周期设定功能 [PRO模式]

稳定检测微小物体、透明体的投光量可调节功能 [SET模式]

近距离检测、检测透明物体或小型物体等情况下,受光水平达到饱和时,可减少传感器的投光量,以实现稳定检测。 使用该项功能,对于以往需改变光纤及设定距离才能进行的检测,也可轻松进行设定。此外,以往只可按1个等级设定减光量,如今则可进行3个等级+自动设定的4类设定。 (从2007年12月生产的部分起。)

稳定检测微小物体、透明体的投光量可调节功能 [SET模式]

可进行防止相互干扰&设定中确认的投光闪光 [SET模式]

标准型FX-101□、长距离型 FX-102□可防相互干扰的最多台数分别为3台、4台。 设定防干扰时投光会闪光,因此设定的光纤一目了然。另外,不必像以前那样贴近安装放大器,即使放大器之间有距离也能发挥其功能。

可进行防止相互干扰&设定中确认的投光闪光 [SET模式]

可从外部对传感器进行设定 [PRO模式]

投光停止、限定教导/全自动教导/2点教导、ECO及入光量测试可通过外部输入进行设定。此外,可存储需教导的基准值。(注1) (注1):基于2007年12月生产的产品,在入光量测试及基准值的存储2处有调整。

可从外部对传感器进行设定 [PRO模式]

数字显示反转设定功能 [PRO模式]

可使数字显示的方向根据放大器的安装方向进行反转。

数字显示反转设定功能 [PRO模式]

检测余量一目了然的基准值余量设定功能 [PRO模式]

可根据数字显示屏的闪烁确认相对于当前入光量的基准值余量。

检测余量一目了然的基准值余量设定功能 [PRO模式]

减少工时、人为错误 设定复制功能 [PRO模式]

通过将光纤传感器逐台安装到主光纤传感器上,可通过数据通信复制主传感器的设定内容。对多个光纤传感器进行相同设定时,可防止设定错误导致的故障,在变更装置的设计时,只需对作业指示书进行少许变更即可。

减少工时、人为错误 设定复制功能 [PRO模式]

没有配件也可自由安装

安装DIN导轨时,可通过本体侧面的通孔进行直装。直装时,只设置1台或安装至运转部上时,可准确进行安装而不偏移。

没有配件也可自由安装

备有标准型、长距离型产品

备有反应时间及检测距离不同的标准型和长距离型2种产品。 可根据用途选择使用。

备有标准型、长距离型产品

可节省消耗电量

设定后,约20秒内不进行键操作时,数字显示屏将熄灭,消耗电量将被控制在约600mW以下。 (亮灯时720mW以下)


连接器推荐产品指南

日本压接端子制造株式会社生产 触头:SPHD-001T-P0.5、外壳:PAP-04V-S
注意事项:有关推荐产品的详情,请向制造商咨询。

压接工具推荐产品指南

日本压接端子制造株式会社生产 型号:YC-610R
注意:有关推荐产品的详情,请向制造商咨询。

其它

关于其它可选件、详细请参考「光纤可选件」和「光纤用透镜」各页面。



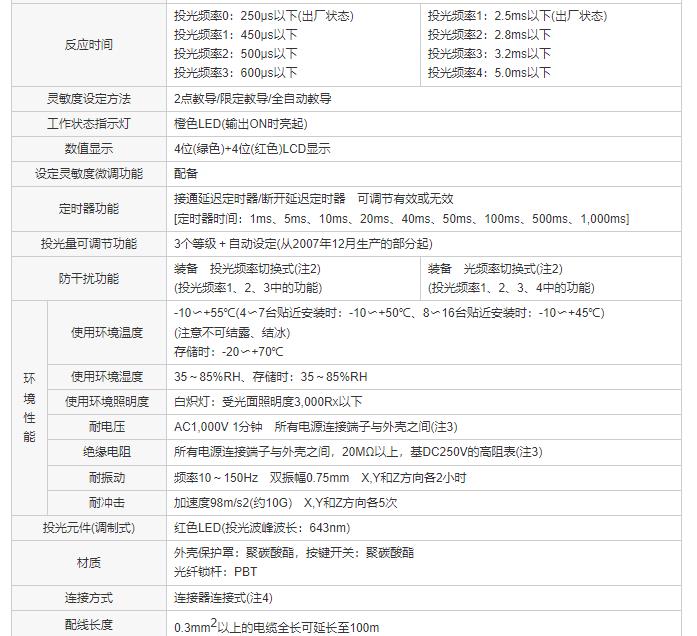

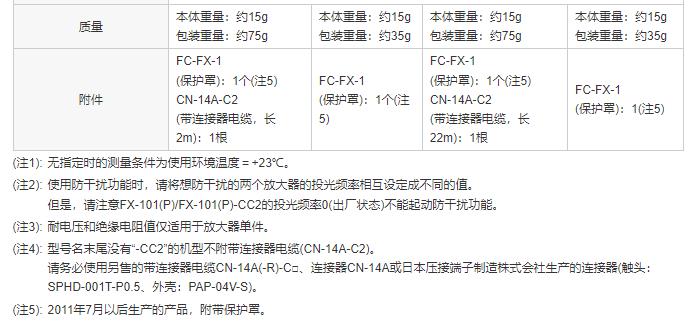

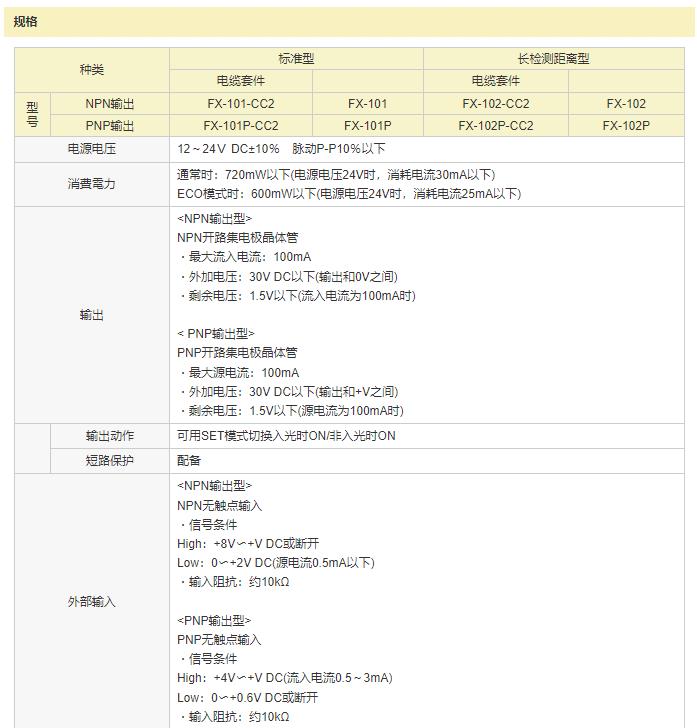

FX-101□
FX-102□

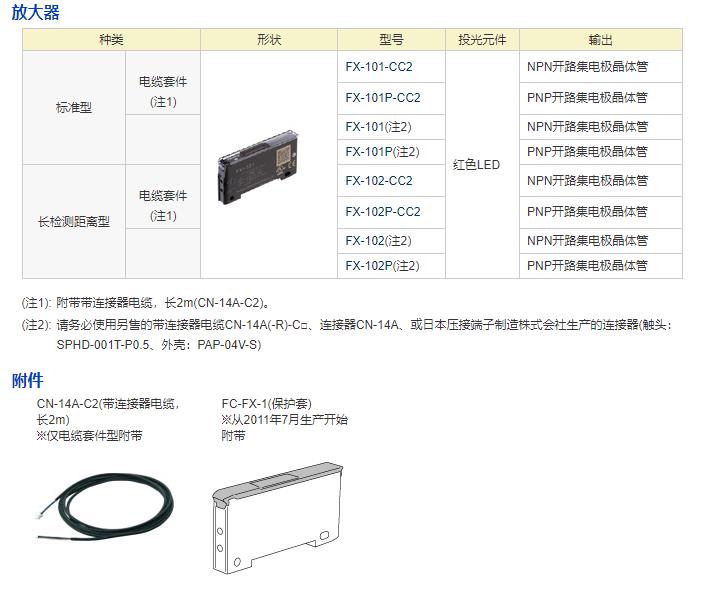

放大器

FX-101□/FX-102□
(注1):2007年12月生产的产品,前面部分的形状有改变。
(注2):从2011年7月生产的产品附带保护罩。

旧产品的形状(2007年11月以前生产的产品)

FX-101□/FX-102□ 旧产品的形状(2007年11月以前生产的产品)

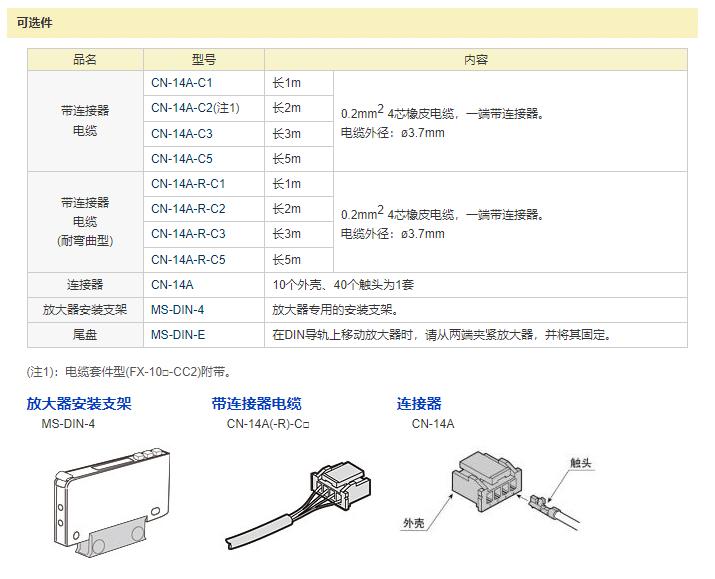

CN-14A-C□
CN-14A-R-C□

带连接器电缆(另售)

CN-14A-C□/CN-14A-R-C□
CN-14A-C2附带于FX-101(P)-CC2/FX-102(P)-CC2

MS-DIN-4

放大器安装支架(另售)

MS-DIN-4
材质:PBT

MS-DIN-E

尾盘(另售)

MS-DIN-E
材质:聚碳酸酯


回路・连接

NPN输出型

FX-10□(-CC2)

输入・输出电路图

NPN输出型 FX-10□(-Z/-CC2) 输入・输出电路图
符号・・・D : 电源逆接保护用二极管
ZD: 电涌电压吸收用齐纳二极管
Tr : NPN输出晶体管

※1

端子排列图


NPN输出型 FX-10□(-Z/-CC2) 端子排列图
端子No.名称
1+V
2输出
3外部输入
40 V

PNP输出型

FX-10□P(-CC2)

输入・输出电路图

PNP输出型 FX-10□P(-Z/-CC2) 输入・输出电路图
符号・・・D : 电源逆接保护用二极管
ZD: 电涌电压吸收用齐纳二极管
Tr : PNP输出晶体管

※1
