松下-数字光纤传感器 FX-550

检测距离最大1.6倍!
细径光纤也能实现绰绰有余的检测距离
与细径反射型光纤相比为原来的1.6倍(标准反射型光纤的1.4倍)。绰绰有余的检测距离

检测距离最大1.6倍!

细径光纤也能实现绰绰有余的检测距离

与细径反射型光纤相比为原来的1.6倍(标准反射型光纤的1.4倍)。绰绰有余的检测距离

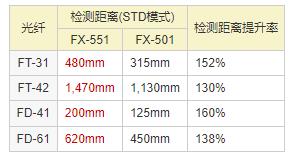

检测距离

入光量更大,可实现稳定检

迟滞(应差)相同的情况下,入光量越大,检测越稳定。

入光量更大,可实现稳定检

便于调整光轴

由于检测功率更强,即使有少量光轴偏移,也可放心检测。可用于有灰尘、粉尘 的现场及透过极小狭缝的检测。

便于调整光轴

配备环境光对策模式,不易受环境光干扰

投光频率设定时选择耐环境模式,可使LED光源可承受周围环境照度达到通常的2.5倍,能有效减少环境光干扰造成的误动作。

配备环境光对策模式,不易受环境光干扰

功能更简洁,操作更方便

仅保留了FX-500系列的通用功能,更重视使用的便捷性。实现了更为方便的操作性。

MODE NAVI+直接设定

MODE NAVI通过3个指示灯和2个画面显示传感器基本操作项目,操作更方便,即使是初次使用本产品的用户,也能明白当前设定的操作模式。

■NAVI显示(熄灯为RUN状态)

NAVI显示

■直接设定

直接设定

无主机、子机之分

放大器本体无主机、子机之分。母电缆与子电缆区分使用。从而可减少放大器库存管理的工时与成本。

无主机、子机之分

省配线、省空间

采用单触式电缆可节省配线。能够减少转接端子座的接点数量和工时,有助于节省空间。

省配线、省空间

※最多可与16台FX-500系列/FX-400系列/LS-400系列连接。

(注) :FX-551未配备通信功能。与上位通信单元SC-GU3系列、SC-GU1-485连接时,请使用FX-500系列。

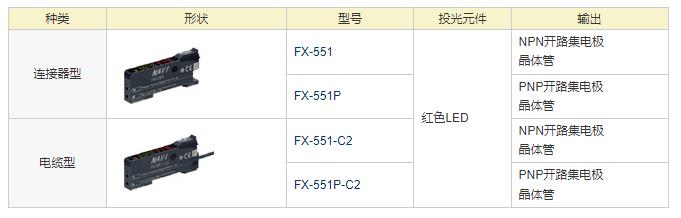

放大器

放大器本体不附带单触式电缆。
请务必另行购买单触式电缆。

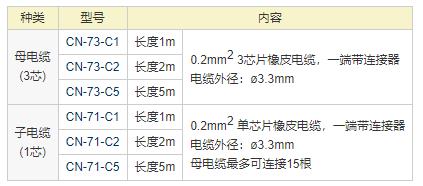

单触式电缆

放大器本体不附带单触式电缆。
请务必另行购买单触式电缆。


FX-551(P)

放大器

FX-551(P)

FX-551(P)-C2

放大器

FX-551(P)-C2


FX-551(-C2)

NPN输出型

输入输出电路图

输入输出电路图
(注1) :单触式电缆的子电缆不配备+V(褐色)和0V(蓝色)。电源来自母电缆的连接器。
(注2) :连接5台以上连接器型放大器时,最大电流为50mA。
(注3) :电缆型的导线颜色也相同。

连接图

连接图
(注1) :单触式电缆的子电缆不配备+V(褐色)和0V(蓝色)。电源来自母电缆的连接器。

端子排列图

端子排列图

FX-551P(-C2)

PNP输出型

输入输出电路图

输入输出电路图
(注1) :单触式电缆的子电缆不配备+V(褐色)和0V(蓝色)。电源来自母电缆的连接器。
(注2) :连接5台以上连接器型放大器时,最大电流为50mA。
(注3) :电缆型的导线颜色也相同。

连接图

连接图
(注1) :单触式电缆的子电缆不配备+V(褐色)和0V(蓝色)。电源来自母电缆的连接器。

端子排列图

端子排列图


  • 用于人体保护的检出装置请使用符合OSHA、ANSI以及IEC等各国的人体保护法及规格的产品。

接线

  • 接线作业和扩展作业,请务必在切断电源后实施。
  • 施加超出额定范围的电压,或连接到直接交流电源时,有可能出现破损或者烧坏的情况,敬请留意。
  • 负载的短路或者误接线有可能造成破损或烧坏,敬请留意。
  • 请避开同高压线以及动力线的并行接线,也不要使用同一个接线管。这些都会成为因感应而造成误动作的原因。
  • 请确认电源变动以确保电源的输入没有超出额定范围。
  • 电源使用市售的开关转换器时,请务必将电源的框架密封套F.G.)端子接地。
  • 在安装本产品的地方附近使用噪音产生源的机器(开关转换器,变换器发动机)时,请务必将机器的框架密封套(F.G.)端子接地。
  • 电缆请务必使用单触式电缆(另售)。并且,电缆延长的场合,0.3mm2以上的电缆全长可以延长到100m,但是,为了避免噪音,请尽量缩短接线。
  • 请不要强行弯曲,拉扯电缆以及纤维板的导出部位,避免施加不必要的压力。

其他

  • 本产品是在工业环境中的使用为目的而开发/制造。
  • 在强电磁场内,会有性能达不到的情况。
  • 应答时间设定的U-LG,HYPR相比其他的模式有较高的感应度,所以很容易受外来噪音的影响。请确认使用环境后再使用。
  • 使用时请避开电源投入时的过渡状态(FAST、STD:0.5s、U-LG、HYPR:1s)。
  • 请不要在室外使用。
  • 请避开在蒸汽,灰尘较多的地方使用。
  • 请注意不要粘上稀释剂类的有机溶剂,强酸,碱,油,油脂。
  • 不能在有引火性,爆炸性气体的空间内使用。
  • 请不要对产品进行分解・修理・改造。
  • 本产品采用EEPROM。EEPROM使用寿命是有年限的,所以不能设定设为100万次以上。
